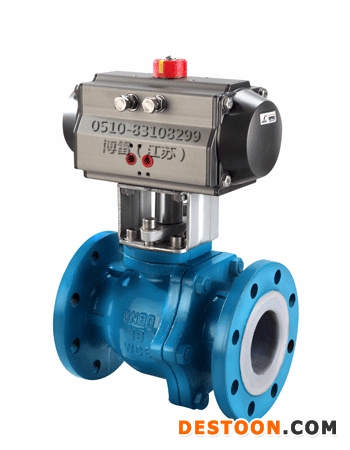

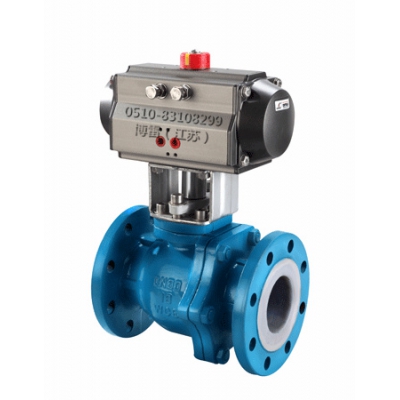

q641f46-DN80气动衬氟球阀-江苏气动衬氟球阀 执行器工作原理：
双作用气动执行器
型 式：AT/SR、AW/AWS、GTD/GTE双作用、单作用活塞式执行机构
供气压力：0.3～0.8Mpa
气源接口：G1/4〞、G1/8〞、G3/8〞、G1/2〞
环境温度：-30～ 70℃
q641f46-DN80气动衬氟球阀-江苏气动衬氟球阀 作用型式
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
Q641F46气动衬氟球阀附件
定位器(YT1000型)、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构
q641f46-DN80气动衬氟球阀-江苏气动衬氟球阀 参数：
技术参数
公称通径：DN15-250（mm）
公称压力：1.0-2.5MPa
连接方式：法兰
阀体材料：WCB、CF8、CF8M
球体材料：2Cr13 F46
内衬材料：聚全氟乙丙烯（F46）
阀 座：F46
设计标准：GB/T12237—1989
连接法兰：JB/T79-94；GB/T17241.6
试验标准：GB/T13927—1992
| 公称压力（MPa） | PN1.0、1.6 MPa | 供气压力 | 0.4～0.7MPa |
| 阀体形式 | 两段式阀体（浮动球体、固定球体） | 气源接口 | G1/4“、G1/8“、G3/8“、G1/2“ |
| 阀芯形式 | “O“型球形阀芯 | 作用形式 | 单作用执行机构、双作用执行机构 |
| 连接形式 | 法兰式 | 环境温度 | -30～ 70℃ |
| 密封填料 | 聚四氟乙烯（PTFE） | 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
| 流量特性 | 近似快开型 | ||
| 配置执行机构 | GT、SR、ST | AT、AW |
系列单双作用气动执行器
q641f46-DN80气动衬氟球阀-江苏气动衬氟球阀 产品概述： |
| 产品型号 |
通径 DN |
L | H | 1.6MPa | 2.5MPa |
气动执行器选配 (双作用，气源5bar) |
|||||
| D | D1 | n-d | D | D1 | n-d | ||||||
订货须知：
一、若订货前还未选定型号，请向我们提供您的使用参数：【气动衬氟球阀】1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式 6.传动方式。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我公司专家为您审核把关。
