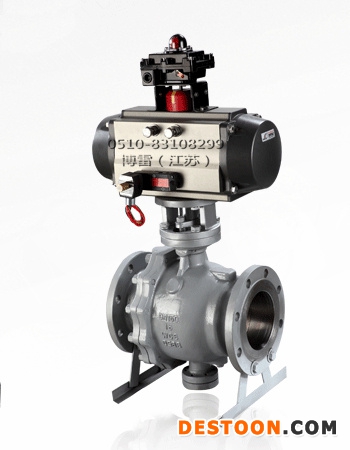

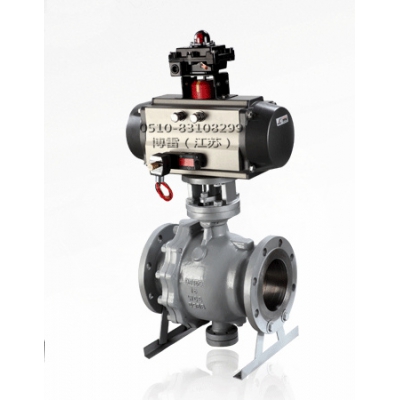

DN300气动固定式球阀-Q647F气动固定式球阀
DN300气动固定式球阀-Q647F气动固定式球阀 主要性能规范
|
型 号 |
试验压力ps(MPa) |
工作温度(℃) |
适用介质 |
|||
|
壳 体 |
密封(液) |
密封(气) |
||||
|
Q647F-10 |
1.5PN |
1.1PN |
0.6 MPa |
-29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯) |
水、蒸汽、油品等 |
|
|
Q647F-16 |
||||||
|
硝酸等腐蚀性介质 |
||||||
|
强氧化性介质 |
||||||
|
Q647F-25 |
||||||
|
Q647F-64 |
醋酸等腐蚀性介质 |
|||||
|
Q647F-160 |
||||||
|
尿素等腐蚀性介质 |
||||||
DN300气动固定式球阀-Q647F气动固定式球阀 主要零件材料
|
阀 体 |
球体、阀杆 |
阀 座 |
|
WCB |
2Cr13 |
加玻纤增强聚四氟乙烯、对位聚苯 |
|
ZG1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
|
CF8 |
0Cr19Ni9-(304) |
|
|
CF3 |
00Cr19Ni11-(304L) |
|
|
ZG1Cr18Ni-12Mo2Ti |
1Cr18Ni12-Mo2Ti |
|
|
CF8M |
0Cr17Ni12-Mo2(316) |
|
|
CF3M |
00Cr17Ni14-Mo2(316l) |
DN300气动固定式球阀-Q647F气动固定式球阀 主要外型尺寸
|
PN1.0(MPa) |
|||||||||
|
通径(DN) |
L |
d1 |
D |
D1 |
D2 |
b |
Z-d |
H |
重量 |
|
125 |
356 |
125 |
245 |
210 |
185 |
22 |
8-18 |
542 |
90 |
|
150 |
394 |
150 |
280 |
240 |
210 |
22 |
8-23 |
572 |
130 |
|
200 |
457 |
200 |
335 |
295 |
265 |
24 |
8-23 |
636 |
203 |
|
250 |
533 |
250 |
390 |
350 |
320 |
26 |
12-23 |
726 |
245 |
|
300 |
610 |
300 |
440 |
400 |
368 |
26 |
12-23 |
859 |
399 |
|
350 |
686 |
350 |
500 |
460 |
428 |
26 |
16-23 |
927 |
498 |
|
400 |
762 |
400 |
565 |
515 |
482 |
26 |
16-25 |
1080 |
818 |
|
450 |
864 |
450 |
615 |
565 |
532 |
28 |
20-25 |
1120 |
1037 |
|
500 |
914 |
500 |
670 |
620 |
585 |
28 |
20-25 |
1150 |
1255 |
DN300气动固定式球阀-Q647F气动固定式球阀 主要外型尺寸
|
PN1.6(MPa) |
|||||||||
|
通径(DN) |
L |
d1 |
D |
D1 |
D2 |
b |
Z-d |
H |
重量 |
|
125 |
356 |
125 |
245 |
210 |
185 |
22 |
8-18 |
542 |
95 |
|
150 |
394 |
150 |
280 |
240 |
210 |
24 |
8-23 |
572 |
135 |
|
200 |
457 |
200 |
335 |
295 |
265 |
26 |
12-23 |
736 |
208 |
|
250 |
533 |
250 |
405 |
355 |
320 |
30 |
12-25 |
890 |
255 |
|
300 |
610 |
300 |
460 |
410 |
375 |
30 |
12-25 |
910 |
409 |
|
350 |
686 |
350 |
520 |
470 |
435 |
34 |
16-25 |
1020 |
518 |
|
400 |
762 |
400 |
580 |
525 |
485 |
36 |
16-30 |
1080 |
838 |
|
450 |
864 |
450 |
640 |
585 |
545 |
40 |
20-30 |
1120 |
1067 |
|
500 |
914 |
500 |
705 |
650 |
608 |
44 |
20-34 |
1150 |
1295 |
DN300气动固定式球阀-Q647F气动固定式球阀 主要外型尺寸
|
PN2.5(MPa) |
|||||||||
|
通径(DN) |
L |
d1 |
D |
D1 |
D2 |
b |
Z-d |
H |
重量 |
|
100 |
305 |
100 |
230 |
190 |
160 |
||||
