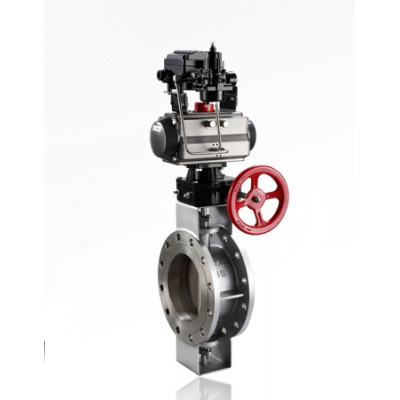

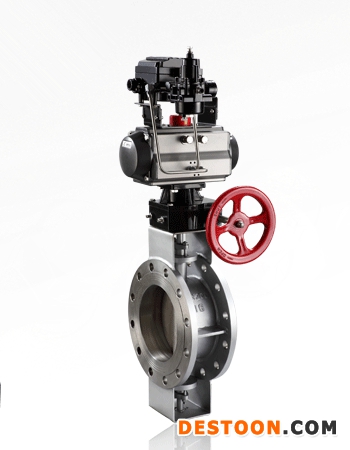

DN100气动通风蝶阀 D641W气动通风蝶阀
气动通风蝶阀采用与阀体相同材料加工成密封圈，采用电或气动传动。其适用温度随阀体选材而定，公称压力≤0.6MPa,一般适用于工业、冶金、环保等管道作通风调节介质流量之用。
DN100气动通风蝶阀 D641W气动通风蝶阀其主要特点为：
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。
DN100气动通风蝶阀 D641W气动通风蝶阀 采用标准
设计标准:GB/T12238-1989 JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度 h:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999
DN100气动通风蝶阀 D641W气动通风蝶阀 执行机构
采用GT或AT系列气动执行器，有双作用式和单作用式(弹簧复位)，齿轮传动，安全可靠；大口径阀门采用AW气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、GT/AT气动执行器选用铝合金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、GT/AT气动执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
DN100气动通风蝶阀 D641W气动通风蝶阀附件的选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
DN100气动通风蝶阀 D641W气动通风蝶阀 主要技术参数
|
公称通径 |
DN(mm) |
50～2000 |
||
|
公称压力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
|
试验压力 |
强度试验 |
0.075 |
0.375 |
0.9 |
|
密封试验 |
≤1.5%泄漏量 |
|||
|
适用介质 |
煤气、含尘气体、烟道气等。 |
|||
|
适用温度 |
气传动、电传动。 |
|||
DN100气动通风蝶阀 D641W气动通风蝶阀 主要零件的材质
|
零件名称 |
材料 |
|
阀体 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
蝶板 |
铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
|
密封圈 |
与阀体相同 |
|
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
|
填料 |
氟塑料、柔性石墨 |
DN100气动通风蝶阀 D641W气动通风蝶阀 外形尺寸 (PN0.5、2.5)
|
公称通径 毫米 |
结构长度 |
外形尺寸 |
连接尺寸(标准值) |
气动执行器型号 |
|||||||
|
0.05MPa和0.25MPa |
|||||||||||
|
DN |
英寸 |
L |
H |
H1 |
D |
D1 |
D2 |
Z-d |
A |
W |
|
|
100 |
4 |
120 |
105 |
-- |
210 |
170 |
144 |
4-18 |
140 |
70 |
GTD63 |
|
125 |
5 |
120 |
120 |
-- |
240 |
200 |
174 |
8-18 |
140 |
70 |
GTD63 |
|
150 |
6 |
120 |
132 |
-- |
265 |
225 |
199 |
8-18 |
186 |
91 |
GTD83 |
|
200 |
8 |
140 |
160 |
-- |
320 |
280 |
254 |
8-18 |
186 |
91 |
GTD83 |
|
250 |
10 |
140 |
187 |
-- |
375 |
335 |
309 |
12-18 |
186 |
91 |
GTD83 |
|
300 |
12 |
170 |
220 |
-- |
440 |
395 |
363 |
12-22 |
254 |
120 |
GTD110 |
|
350 |
14 |
170 |
245 |
-- |
490 |
445 |
413 |
12-22 |
254 |
120 |
GTD110 |
|
400 |
16 |
190 |
270 |
-- |
540 |
495 |
463 |
16-22 |
254 |
120 |
GTD110 |
|
450 |
18 |
190 |
297 |
-- |
595 |
550 |
518 |
16-22 |
296 |
137 |
GTD127 |
|
500 |
20 |
190 |
322 |
-- |
645 |
600 |
568 |
20-22 |
296 |
137 |
GTD127 |
|
600 |
24 |
210 |
377 |
-- |
755 |
705 |
667 |
20-26 |
296 |
137 |
GTD127 |
|
700 |
28 |
210 |
430 |
-- |
860 |
810 |
772 |
24-26 |
384 |
173 |
GTD160 |
|
800 |
32 |
210 |
487 |
-- |
975 |
920 |
878 |
24-30 |
384 |
173 |
GTD160 |
|
900 |
36 |
250 |
537 |
-- |
1075 |
1020 |
978 |
24-30 |
384 |
173 |
GTD160 |
|
1000 |
40 |
250 |
587 |
-- |
1175 |
1120 |
1078 |
||||
