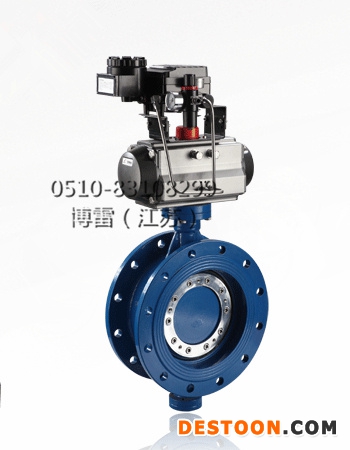

D643X气动法兰式偏心软密封蝶阀
一、D643X气动法兰式偏心软密封蝶阀 特点
1、气动法兰蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、方便；
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。耐高温、耐低温、耐腐蚀性，操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠。
二、D643X气动法兰式偏心软密封蝶阀 采用标准
设计标准：GB/T12238-1989
法兰连接尺寸：GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
三、D643X气动法兰式偏心软密封蝶阀执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
四、D643X气动法兰式偏心软密封蝶阀 附件选项
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
五、D643X气动法兰式偏心软密封蝶阀 主要技术参数
|
公称通径 |
DN（mm） |
50～1200 |
||||
|
公称压力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
2.5 |
4.0 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
6.0 |
|
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
4.4 |
|
|
气密封试验 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
|
|
适用介质 |
水、蒸气、油品、酸类腐蚀性等。 |
|||||
|
适用温度 |
橡胶:-29℃～200碳钢:-29℃～600℃不锈钢-40℃～600℃ |
|||||
六、D643X气动法兰式偏心软密封蝶阀 主要零件材质
|
零件名称 |
材料 |
|
阀体 |
铸铁、铸钢、不锈钢、铬钼钢、合金钢 |
|
蝶板 |
铸铁、铸钢、合金钢（镀硬铬）、不锈钢、铬钼钢 |
|
密封圈 |
橡胶，不锈钢、聚内脂、抗磨材料 |
|
阀杆 |
2Cr13、1Cr13不锈钢、铬钼钢 |
|
填料 |
柔性石墨 |
七、D643X气动法兰式偏心软密封蝶阀 特点及原理
1、偏离管道中心。2、偏离密封面中心。3、倾斜的锥形。当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副单损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。
