DN50电动高压球阀 Q941N电动高压球阀 产品概述：

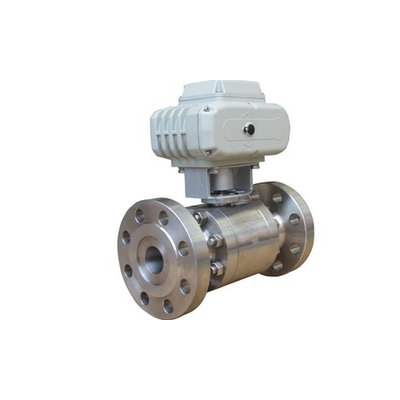

DN50电动高压球阀 Q941N电动高压球阀 是由锻钢高压阀体及角行程电动执行器组成。执行器采用一体式结构，输入220V电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动高压球阀主要零部件经过专业厂家锻制，克服了铸钢阀门潜在的缺陷，,在最大工作压力下能够保持其结构的抗压均匀性。适用介质： 水、油、气等非腐蚀性介质和酸碱腐蚀性介质。电动高压球阀广泛应用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管线。
DN50电动高压球阀 Q941N电动高压球阀 工作原理：
三分体式连接锻钢固定球阀，是将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。
DN50电动高压球阀 Q941N电动高压球阀 参数：
阀体
| 阀体形式 | 三段式锻造阀体 |
|---|---|
| 公称通径 | DN15～300mm、1/2"～12" |
| 公称压力 | PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；ANSI 150、300、600、900LB |
| 法兰标准 | ANSI、GB、JB、HG等 |
| 连接形式 | 法兰式、焊接式、螺纹式(适用于PN10MPa以内) |
| 阀盖形式 | 整体式 |
| 压盖型式 | 压盖压紧式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
| 阀芯形式 | O型球体阀芯 |
|---|---|
| 流量特性 | 快开型电动执行机构 |
|
执行器类别 |
CH系列执行器参数 |
HQ系列执行器参数 |
|
电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC |
|
|
输出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|
动作范围 |
0～90° 0～360° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
|
|
动作时间 |
15秒/30秒/60秒 |
18S～112S |
|
保护装置 |
过热保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
无防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置测量 |
可选装开关或电位计 |
电位计、比例控制单元 |
|
驱动电机 |
8W/E |
鼠笼式异步电机 |
|
进线接口 |
PE1/2〞进线线锁 |
2个 PF 3/4" |
|
壳体材料 |
铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
|
外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
|
|
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |
||
DN50电动高压球阀 Q941N电动高压球阀 主要性能指标
| 公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 允许压差(MPa) | ≤ 公称压力 | |||||||||||||
| 动作范围 | 0～90°、0～360° | |||||||||||||
| 泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||||
| 基本误差 | ±1% | |||||||||||||
| 回差 | ±1% | |||||||||||||
| 死区 | ≤1%(可调) | |||||||||||||
| 可调范围 | 250：1 | 350：1 | ||||||||||||
主要零件材料
| 零件名称 | 材料 | |||
|---|---|---|---|---|
| 阀体、阀盖 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 球体 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 阀杆 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
| 阀座密封圈 | PTFE、碳素纤维＋PTFE、对位聚苯 | |||
| 螺柱、螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
| 填料 | Ｖ型PTFE、柔性石墨 | |||
DN50电动高压球阀 Q941N电动高压球阀 主要性能规范
| 公称通径DN(mm) | DN15-300 | 1/2"～12" | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 | 25.0 | 150 | 300 | 400 | 600 | 900 | 1500 |
| 试验压力 | 强度试验 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 24.0 | 37.5 | 3.1 | 7.8 | 10.2 | 15.3 | 23.1 | 38.4 |
| 密封试验 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 17.6 | 27.5 | 2.2 | 5.6 | 7.5 | 11.2 | 16.8 | 28.1 | |
| 低压气密试验 | 0.5～0.7 | |||||||||||||
| 适用介质 | 水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃) | |||||||||||||
DN50电动高压球阀 Q941N电动高压球阀 连接尺寸：
| 公称通径 DN(mm) | 15～300、1/2"～12" |
|---|---|
| L | 由于该阀门为订做产品及各标准连接尺寸都不相同，如需要详细连接尺寸及技术书资料，请联系公司技术部或销售 部 ，技术人员将会为您提供完整的图纸及技术资料，所有外型结构尺寸需以工程师设计为准。 |
| H、H1、H2 | |
| D | |
| D1 | |
| D2 | |
| A1 | |
| b |
