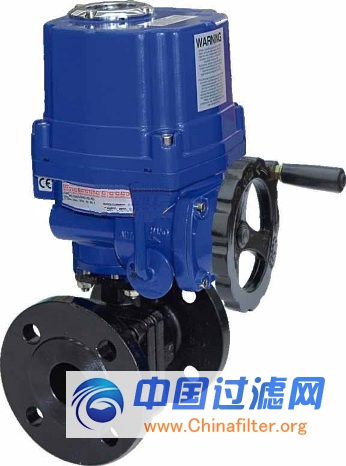

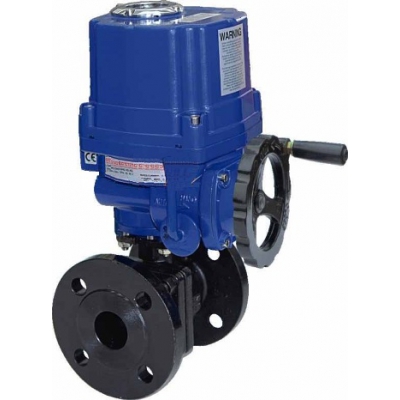

DN125电动法兰球阀 D941F电动铸钢球阀 产品概述：

Q941F电动开关球阀由HR、HQ系列电动执行器与O型球阀组成，主要用于管道上流体截断。电动开关球阀阀体与执行机构的连接采用直连方式，电动执行机构无须配伺服放大器，输入220VAC电源即可控制运转。执行机构可根据用户要求配置HR、HQ，另外也可以根据不同的工况配防爆开关型，还有快速切断型球阀。电动开关球阀具有结构紧凑，体积小密封性能优越等特点，通常适用于密封要求严格的场合，广泛应用于化工、石油、制药、轻工等行业的自动切断系统。

DN125电动法兰球阀 D941F电动铸钢球阀 工作原理：

Q941F/H电动法兰球阀是一种转角90。的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单，维修方便，使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过，配用电动执行机构，电动球阀产品通常用于密封要求严格的场合，除控制气体，液体，蒸汽介质外，还适宜控制水含有纤维杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。

产品特点
1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
3、阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的密封能力随着介质压力的增大而增大。
4、阀杆密封可靠，由于阀杆只作旋转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随介质的压力增设而增大。
5、由于聚四氟乙烯等材料具有良好的白润滑性，与球体的磨擦损失小，球阀的使用寿命更长。

DN125电动法兰球阀 D941F电动铸钢球阀 参数：

执行器零部件技术概述
1、电动机：由于阀门工作特点，要求执行器在阀门的开、闭和中间任意位置都具有满负荷启动能力，这就要求执行机构的电机具有高的启动力矩。同时由于流量（开度）调节需要，要求电机还必需具有较小的转动惯量。电动执行器针对这些要求，采用了特殊设计。
2、齿轮传动机构：采用热处理合金钢材料经CNC精度加工的小齿隙齿轮传动（拒绝采用精度低、成本低廉、不耐疲劳和冲击负荷的粉末冶金黄色齿轮）。具有强度高、可以抗长期疲劳冲击，不会因工艺环境、介质入口压力波动而造成执行器减振等特点。
3、输出传动机构：由于阀门工作特点，要求执行器输出轴长期在力矩、正反转的状况下工作，输出轴与蜗轮之间传统键、销连接方式很难可靠的满足这一工况要求。MY系列电动执行器输出轴和蜗轮采用一体化结构，从而彻底解决了这一难题。
4、盖螺钉不脱落：机体各盖是用螺钉固定在箱体上的，当卸下盖时，螺钉连接不脱落，以防止丢失。
5、机构行程限制：不锈钢制作的机械行程制螺栓和挡块可精确在调节执行机构至某一角度。为了方便调节，螺栓置于外部，每次调节后不锈钢螺母确保定位行程序终止。一般出厂时角度为0-90度，但也可以调节或任何角度。
6、阀门状态显示：简洁明了可清晰地显示阀门开启角度。镜片采用经过特殊强化处理的玻璃镜片，拒绝采用抗老化性差，受温度变化极易变形的塑料镜片。
7、整机密封性能：整机经过2/Kgf/cm密封性实验可置于20m水深不渗漏。
8、微动开关：高品质的微动开关是执行器正常工作的可靠保证，诸如角点质量、动作寿命、绝缘性能等MY给于了特别关注。
9、电位器：反锁电位器通过精制的齿轮安排进行标定，这种独特的安排使电位器标定更加方便。同时采用带消隙功能的高精度导电塑料电位器，确保了伺服机构的精度调节。
10、数字模块：以工业单片机为核心，接受4-20mADC或1-5VDC控制信号，输出4-20mVDC位置反馈信号。能对执行器0-90度转角自动定位标定，可通过按键实现多模块态选择并密码锁存。220V交流电，继电器输出，定位精度0.3%~0.7%。
11、模拟模块：标准信号（4-20mADC)、开关信号（R/I变换器）时间积分三种控制方式，全模拟电路设计，进口高品质元件。4-20mADC输出漂移小，稳定性高。独特的电子制动功能有效消除电机惯量，定位精确0.3%以上。输入、输出，电源三级光电隔离，搞干扰性能卓越，可控硅输出，动作时间快，频度可达1200次。

DN125电动法兰球阀 D941F电动铸钢球阀 技术参数

YXR系列执行机构技术参数		阀体参数
输出力矩	50N·M～2000N·M	公称压力	PN1.6 2.5 4.0 6.4 31.5MPa（定制）
动作范围	0～90° 0～360°	公称通径	DN10～300mm
动作时间	15秒/30秒/60秒	执行机构	可另配YXX、YXQ、PSQ等精小型电动执行器
保护装置	过热保护	流量特性	快开特性
环境温度	-30°～60°	可调范围	DN10-80	DN100-300
			250:1	350:1
电源	AC200/220V，50/60Hz	泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
手动操作	同附带手柄操作	基本误差	±1%
限位	电气、机械二重限位	死区	≤1%
防护等级	相当于IP-65	回差	≤1%
位置测量	可选装开关或电位计	适用温度	密封面
驱动电机	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

DN125电动法兰球阀 D941F电动铸钢球阀 性能规范

试验压力（Mpa）	公称压力（Mpa）					压力级（class）			JIS（Mpa）
试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

DN125电动法兰球阀 D941F电动铸钢球阀 零件材料

零件名称	材料
阀体	WCB	ZG1Cr18Ni9Ti	CF8 （304）	CF3 （304L）	ZG1Cr18Ni12Mo2Ti	CF8M（316）	CF3M （316L）
球体、阀杆	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 （304）	00Cr19Ni11 （304L）	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 （316）	00Cr17Ni12Mo2 （316L）
密封圈	聚四氟乙烯（PTFE）、增强聚四氟乙烯（PPL）、对位聚苯柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀介质		尿素等腐蚀性介质

DN125电动法兰球阀 D941F电动铸钢球阀 规格尺寸：

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200	250	300
L	130	140	150	165	180	200	220	250	280	320	360	400	630	750
H	44.5	49	55	65	65	75	90	95	115	127	140	172.5	310	350
H1	根据所配执行机构而定
D	95	105	115	140	150	165	185	200	220	250	285	340	405	460
D1	65	75	85	100	110	125	145	160	180	210	240	295	355	410
D2	46	56	65	76	84	99	118	132	156	184	211	266	319	370
n-φd	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-22	12-22	12-26	12-26
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
