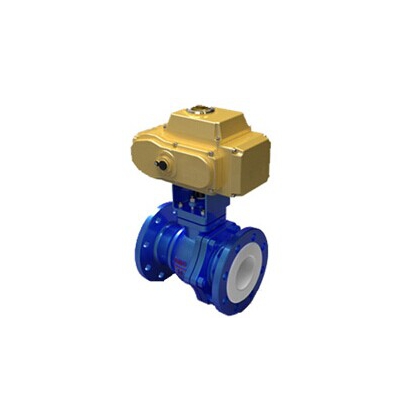

DN80电动衬氟球阀 Q941F46电动衬氟球阀产品概述：
Q941F46电动衬氟球阀可分为对分二片式和三片式两种结构型式，电动衬氟球阀除具有的流体阻力小，启闭速度快，结构简单外，电动衬氟球阀采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质。电动衬氟球阀采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。电动衬氟球阀启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。电动衬氟球阀结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。
DN80电动衬氟球阀 Q941F46电动衬氟球阀 工作原理：
Q941F46电动衬氟法兰球阀是用带圆形通孔的球体作启闭件，球体随阀杆绕阀体中心线旋转以实现阀门开启和关闭。采用特殊的模压工艺，使密封面致密良好，加之V型PTFE填料组合使阀门达到零泄漏;球体与阀杆铸为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，根本保证使用中的安全性;采用全塑料衬里工艺，耐介质的强腐蚀。
DN80电动衬氟球阀 Q941F46电动衬氟球阀 参数：
技术规范
|
设计标准 |
GB12237 |
|
结构长度 |
GB12221 |
|
法兰标准 |
JB/T79-94 |
|
GB9113.1-26 |
|
|
检验试验 |
JB/T9092-99 |
|
驱动方式 |
手动、电动、气动、蜗轮 |
DN80电动衬氟球阀 Q941F46电动衬氟球阀 零部件材料
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
||
|
Z |
C |
P8 |
R8 |
R3 |
R3 |
||
|
1 |
阀体／阀盖 |
A216-C |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
2 |
球体/阀杆 |
A216-WCB |
A351-CF8 |
A351-CF8M |
A351-CF3 |
A351-CF3M |
|
|
3 |
衬里／阀座 |
PTFE（F4）、PCTFE（F3）、FEP（F46）、PFA（可溶F4） |
|||||
|
4 |
填料/压盖 |
PTFE（F4） |
A351-CF3 |
A351-CF3 |
|||
|
5 |
填料 |
A216-WCB |
A351-CF8 |
A351-CF8 |
|||
|
6 |
支架 |
A193-B7 |
A194-8 |
A193-B8M |
|||
|
7 |
紧固螺栓 |
A193-B7 |
A193-B8M |
A194-8 |
|||
|
8 |
螺母 |
A194-2H |
A194-8 |
A194-8 |
|||
|
9 |
操作手柄 |
A216-WCB |
A216-WCB |
A216-WCB |
|||
DN80电动衬氟球阀 Q941F46电动衬氟球阀 执行器参数：
|
执行器类别 |
CH系列执行器参数 |
HQ系列执行器参数 |
|
电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC |
|
|
输出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|
动作范围 |
0～90° 0～360° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
|
|
动作时间 |
15秒/30秒/60秒 |
18S～112S |
|
保护装置 |
过热保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
无防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置测量 |
可选装开关或电位计 |
电位计、比例控制单元 |
|
驱动电机 |
8W/E |
鼠笼式异步电机 |
|
进线接口 |
PE1/2〞进线线锁 |
2个 PF 3/4" |
|
壳体材料 |
铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
|
外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
|
|
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |
||
|
PN1.6MPa |
||||||||||||
|
15 |
1/2 |
140 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
120 |
|
80 |
2.5 |
|
20 |
3/4 |
140 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
140 |
|
90 |
3 |
|
25 |
1 |
150 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
160 |
|
100 |
4.5 |
|
32 |
21/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
160 |
|
110 |
5.7 |
|
40 |
11/2 |
180 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
200 |
|
120 |
7 |
|
50 |
2 |
200 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
250 |
|
135 |
9.5 |
|
65 |
11/2 |
220 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
300 |
|
145 |
15 |
|
80 |
3 |
250 |
195 |
160 |
135 |
3 |
22 |
8-Φ18 |
350 |
|
185 |
19 |
|
100 |
4 |
280 |
215 |
180 |
155 |
3 |
24 |
8-Φ18 |
400 |
|
195 |
33 |
|
125 |
5 |
320 |
245 |
210 |
185 |
3 |
26 |
8-Φ18 |
500 |
|
210 |
58 |
|
150 |
6 |
360 |
280 |
240 |
210 |
3 |
28 |
8-Φ23 |
|
200 |
450 |
93 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
12-Φ23 |
|
240 |
490 |
155 |
订货须知：
一、若订货前还未选定型号，请向我们提供您的使用参数：【电动衬氟球阀】1.公称通径 2.产品型号 3.流体性质（包括公称压力、温度、介质） 4.阀体、密封材料 5.连接方式 6.传动方式。
二、若已经由设计单位选定我公司的产品型号，请按型号直接向我司销售部订购；
三、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我公司专家为您审核把关。
如有任何疑问，您可以致电给我们，我们一定会尽心尽力为您提供优质的服务。
