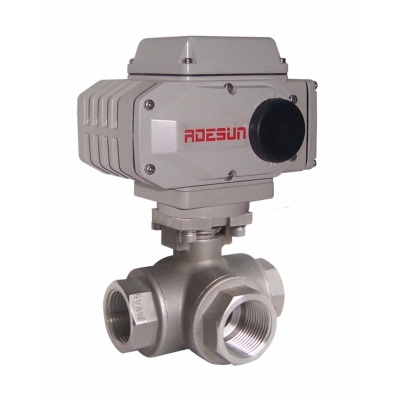

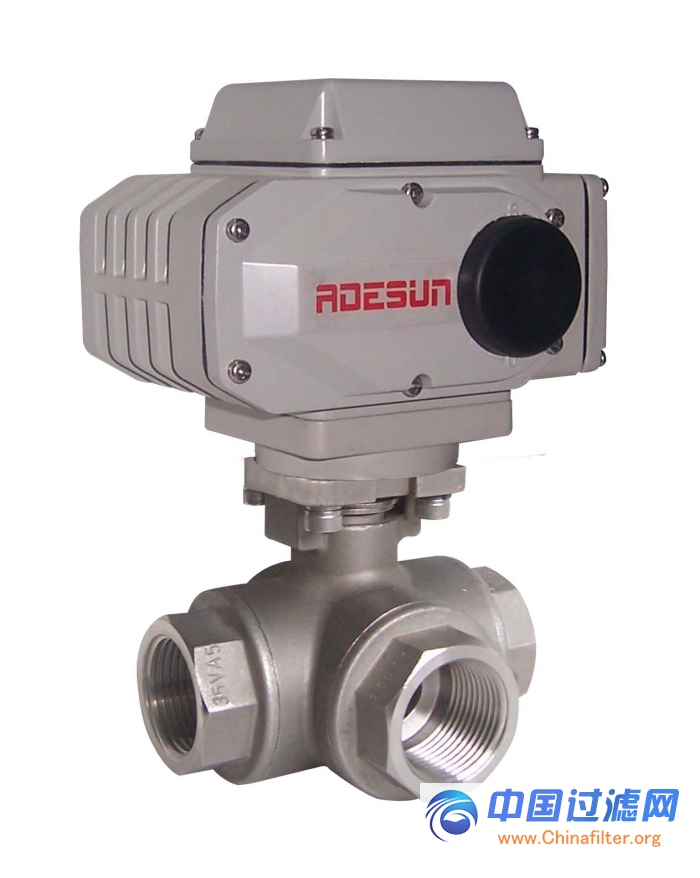

DN20电动三通丝口球阀Q913/14-16C三通球阀
DN20电动三通丝口球阀Q913/14-16C三通球阀产品概述：
DN20电动三通丝口球阀Q913/14-16C三通球阀的球体分L型和T型，电动三通内螺纹球阀气动执行器带动球体经90度的旋转动作来达到换向的控制目的，或经180度的旋转动作来达到换向与分流合流的控制目的。电动三通内螺纹球阀执行器与阀体的直接连接减少了发生故障的机率。电动三通内螺纹球阀螺纹的连接适用与小管路，更加经济实惠。
1、防火、防静电设计
2、阀杆防爆出装置
3、阀球上设计有压力平衡孔
4、双层阀杆填料与对压碟型弹片装置
电动三通内螺纹球阀选项参数：
电动执行器选配：PLVE系列、PLVQ系列
作用形式： 普通开关型、调节型（4～20mA）
环境温度： -30℃～+70℃
电源电压： AC220V、AC380V（其他定制DC24等）50/60Hz
防护等级： IP67、IP68可选
功能选项 （可选）
防 爆 型： 防爆等级：dⅡBT3/T4
信号反馈： 有源信号、S无源信号
带加热器： 可在潮湿环境中干燥执行器内元件（可选）
手动功能： 电动执行器带有手动开阀、关阀功能
调 节 型： 输入4～20mA信号,实现阀门调节功能
备注: 电动执行器参数请另参考所选配的电动执行器资料.
DN20电动三通丝口球阀Q913/14-16C三通球阀阀体参数：
公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG
连接方式：内螺纹150 （L型、T型）
阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）
阀球材质：不锈钢CF8（304）、CF8M（316）
密封材料：PTFE、PPL
适用温度范围：-20℃～232℃～350℃
适用介质：水、油、气等某些腐蚀性液体（W·O·G）
DN20电动三通丝口球阀Q913/14-16C三通球阀驱动参数：
驱动
压缩空气5～7bar（可带手轮）
公称通经
15～100mm
公称压力
1.6～4.0MPa
适用温度
PTFE:-29～+150℃
EK:-29～+230℃
合金:-40～+425℃
连接方式
内螺纹
阀结构
三通L、三通T
阀体材质
316L、316、304、304L、碳钢
阀球材质
316L、316、304、304L
密封材质
PTFE、EK、合金
适用介质
气体、水及油类等
可选附件
限位开关、定位器、电磁阀、减压阀
电动三通内螺纹球阀产品标准：
阀门螺纹类型：G·NPT·BSPT DIN259/2999
阀门检验：ISO/DIN 5208—1987
驱动装置连接：ISO 5211
DN20电动三通丝口球阀Q913/14-16C三通球阀零部件材料：
| 序号NO | 零件名称 | 材质 |
|---|---|---|
| 1 | 阀体 | 不锈钢CF8M/CF8 |
| 2 | 阀盖 | 不锈钢CF8M/CF8 |
| 3 | 球 | 不锈钢CF8M/CF8 |
| 4 | 球垫 | 聚四氟乙烯PTFE |
| 5 | 阀杆 | 不锈钢CF8M/CF8 |
| 6 | 填料 | 聚四氟乙烯PTFE |
| 7 | 中口 | 聚四氟乙烯PTFE |
| 8 | 大薄片 | 聚四氟乙烯PTFE |
| 9 | 压盖螺母 | 不锈钢CF8M/CF8 |
| 10 | 手柄 | 不锈钢CF8M/CF8 |
| 11 | 流向指示牌 | ALUMINUM |
| 12 | 华司 | 不锈钢CF8 |
| 13 | 螺帽 | 不锈钢CF8 |
| 14 | 锁定装置 | 不锈钢CF8 |
| 15 | 皮套 | 塑料 |
| 16 | 盲盖 | 不锈钢CF8M/CF8 |
DN20电动三通丝口球阀Q913/14-16C三通球阀参数：
|
执行器类别 |
CH系列执行器参数 |
HQ系列执行器参数 |
|
电源电压 |
标准：220V AC单相 可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC |
|
|
输出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|
动作范围 |
0～90° 0～360° |
0～90°、0°～270°可选 |
|
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制) |
|
|
动作时间 |
15秒/30秒/60秒 |
18S～112S |
|
保护装置 |
过热保护 |
内置过热保护、过载保护 |
|
环境温度 |
-30°～60° |
-20℃～+70℃ |
|
手动操作 |
同附带手柄操作 |
机械离合机构，配手轮操作 |
|
机械限位 |
电气、机械二重限位 |
2个外部调整螺栓 |
|
防护等级 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等级 |
无防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置测量 |
可选装开关或电位计 |
电位计、比例控制单元 |
|
驱动电机 |
8W/E |
鼠笼式异步电机 |
|
进线接口 |
PE1/2〞进线线锁 |
2个 PF 3/4" |
|
壳体材料 |
铝合金 |
钢，铝合金，铝青铜，聚碳酸脂 |
|
外涂层 |
干粉，环氧聚酯，具有超强防腐功能 |
|
|
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点 |
||
DN20电动三通丝口球阀Q913/14-16C三通球阀规格尺寸：
L型主要尺寸
| SIZE | d | L | H | D1 | B | W1 | W2 | h | 重量WT(g) |
|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 12.7 | 64 | 53 | 97 | 32.0 | 22.4 | 35.0 | 10-24UNC | 530 |
| 3/4" | 16.0 | 76 | 63 | 126 | 38.0 | 22.4 | 35.0 | 10-24UNC | 700 |
| 1" | 20.0 | 87 | 66 | 126 | 43.5 | 22.4 | 35.0 | 10-24UNC | 980 |
| 1 1 / 4 " | 25.0 | 96 | 81 | 145 | 48.0 | 22.4 | 35.0 | 10-24UNC | 1950 |
| 1 1 / 2 " | 32.0 | 114 | 83 | 145 | 57.0 | 25.4 | 38.1 | 1/4-20UNC | 2950 |
| 2" | 38.1 | 142 | 96 | 204 | 71.0 | 25.4 | 38.1 | 1/4-20UNC | 4450 |
T型主要尺寸
| SIZE | d | L | H | D1 | B | F | G | W1 | W2 | h | 重量WT(g) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2" | 12.7 | 75 | 59 | 126 | 71.0 | 235 | 37.5 | 22.4 | 35.0 | 10-24UNC | 530 |
| 3/4" | 16 | 85 | 64 | 126 | 81.5 | 390 | 42.5 | 22.4 | 35.0 | 10-24UNC | 725 |
| 1" | 20 | 100 | 80 | 145 | 102.0 | 505 | 51.5 | 22.4 | 35.0 | 10-24UNC | 1000 |
| 1 1 / 4 " | 25 | 115 | 90 | 145 | 108.5 | 510 | 57.5 | 25.4 | 38.0 | 10-24UNC | 2000 |
| 1 1 / 2 " | 32 | 125 | 96 | 204 | 121.0 | 580 | 63.0 | 25.4 | 38.1 | 1/4-20UNC | 3000 |
| 2" | 38.1 | 148 | 106 | 204 | 138.5 | 655 | 73.0 | 25.4 | 38.1 | 1/4-20UNC | 4650 |
