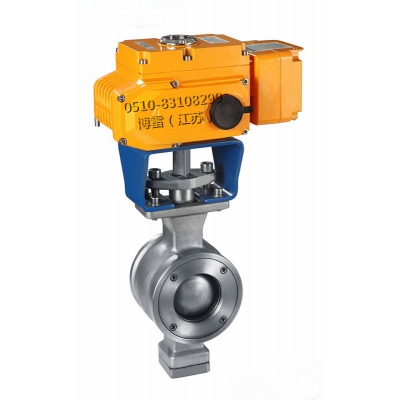

DN100电动V型调节球阀 VQ947H-16C/25C 概述：

该系列阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。

 DN100电动V型调节球阀 VQ947H-16C/25C 其主要特点是：

（１）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；

（２）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；

（３）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；

（４）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。 适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。采用直连方式与执行机构连接，具有结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构根据用户要求配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气动活塞式执行机构。

 DN100电动V型调节球阀 VQ947H-16C/25C 技术参数

公称通径DN(mm)25～400公称压力PN(MPa)1.6～6.4公称压力Ps(MPa)强度试验2.4～9.6密封试验1.76～7.0材料\代号CPR主要零件阀体WCBZG1Cr18Ni9TiZGOCr18Ni12Mo2Ti球杆2Cr13ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti阀杆2Cr131Cr18Ni9Ti0Cr18Ni12Mo2Ti密封圈聚四氟乙烯、不锈钢、硬质合金填料聚四氟乙烯、柔性石墨适用工况适用介质水,蒸汽,油品硝酸类醋酸类适用温度-28～400℃-28～500℃执行器型 号CH、3410R、UNIC、PSQ、HQ、DHL等系列电子式电动执行机构连接形式对夹式、法兰式，法兰按JB79-59标准
