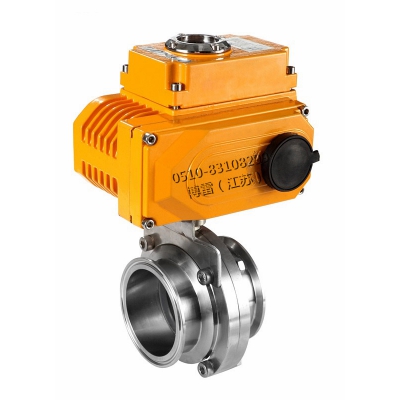

D981F-16P卡箍电动蝶阀DN20口径概述
电动卫生级蝶阀采用标准的电子抛光，表面光滑，确保清洁，无介质积存区域，不会产生潜在的污染。电动卫生级蝶阀具有结构紧凑，装拆方便等特点，是一种快速拆装阀，阀门打开和快捷方便。本阀广泛应用于食品、制药、化妆品、洁净蒸汽、酒类、饮料等工业过程控制场合。
D981F-16P卡箍电动蝶阀DN20口径特点
1、设计新颖、合理、结构独特、重量轻，启闭迅速。
2、可以任何位置安装，方便
3、力矩小，操作方便，省力灵巧
4、密封材料耐老化，耐腐蚀，使用寿命长
D981F-16P卡箍电动蝶阀DN20口径执行标准
设计标准：GB/T2238-1989
法兰连接尺寸：GB/T9113.1-2000; GB/T9115.1-2000;JB78
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992; JB/9092-1999
D981F-16P卡箍电动蝶阀DN20口径主要零件材质
阀体：304、316、316L
蝶板：304、316、316L
密封圈：硅橡胶、氟橡胶、聚四氟
阀杆：304、316、316L
填料：硅橡胶、氟橡胶、聚四氟
D981F-16P卡箍电动蝶阀DN20口径主要技术参数
| 公称压力 | DN(mm) | 15-150 | ||
| 试验压力 | PN(Mpa) | 0.6 | 1.0 | 1.6 |
| 试验压力 | 强度试验 | 0.9 | 1.5 | 2.4 |
| 试验压力 | 密封试验 | 0.66 | 1.1 | 1.76 |
| 试验压力 | 气密封试验 | 0.6 | 0.6 | 0.6 |
| 适用介质 | 空气、水、蒸汽、油品等 | |||
| 驱动形式 | 电传动 | |||
| 连接方式 | 快装式、卡箍式、外螺纹、焊接式等 | |||
D981F-16P卡箍电动蝶阀DN20口径密封材料选用及使用温度
| 材料品种 | 聚四氟乙烯 | 硅橡胶 | 氟橡胶 | 天然橡胶 | 尼龙 |
| 英语简称 | PTFE | SI | VITON | NR | PA |
| 型号代号 | F或XC、JC | XD或JD | XE或JE | X1 | N |
| 耐最高温度 | 232℃ | 250℃ | 204℃ | 85℃ | 93℃ |
| 耐最低温度 | -268℃ | -70℃ | -23℃ | -20℃ | -73℃ |
| 使用工作温度 | -30℃~+150℃ | -70℃~+150℃ | -23℃~+150℃ | -20℃~+85℃ | -30℃~+93℃ |
D981F-16P卡箍电动蝶阀DN20口径主要连接尺寸
| 公称通径 | 英寸 | 尺寸 | |||||
| 焊接式 | 卡箍式 | ||||||
| L | D | D1 | L | D | D1 | ||
| 25 | 1 | 40 | 21.1 | 25.4 | 64 | 22.1 | 50.4 |
| 40 | 1 3/4″ | 50 | 34.8 | 38.1 | 72 | 34.8 | 50.4 |
| 50 | 2 | 50 | 47.5 | 50.8 | 72 | 47.5 | 63.9 |
| 65 | 2 1/2″ | 50 | 60.2 | 63.5 | 76 | 60.2 | 77.5 |
| 80 | 3 | 50 | 72.9 | 76.2 | 76 | 72.9 | 90.9 |
| 100 | 4 | 64 | 97.4 | 101.6 | 104 | 97.4 | 118.9 |
