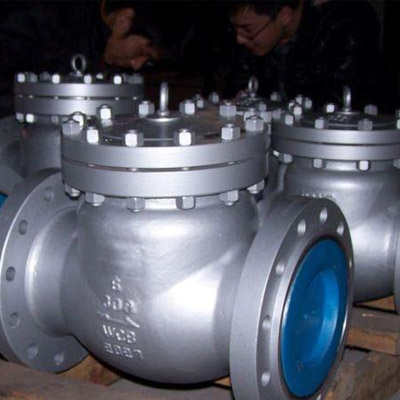

H44H旋启式止回阀
产品品牌：金钛阀门
名称：H44X旋启式止回阀、H44X法兰止回阀、H44H-16C铸钢旋启式止回阀
公称通径：DN100~DN1600
公称压力：1.0~2.5MPa
适用工矿：建筑、消防、治金、石化、煤矿、能源、医药等配套管道
H44H旋启式止回阀产品详情
旋启式止回阀又称单向阀、逆止阀，其作用是防止管路中的介质倒流，启闭件是靠介质流动，和力量自行开启和关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。旋启式止回阀在管道中一般水平安装。
旋启式止回阀用途
旋启式止回阀适用于公称压力PN1.0Mpa~4.0Mpa（LB150~2500）公称通径：DN50~1600mm
(in2~64)工作温度：0~480℃适用于各种管路上面，用于防止介质倒流，消除消除器，有效保护水泵及官网的安全可靠。可用于清水、蒸汽，优品，硝酸，醋酸、强氧化性介质及尿素多种介质主要用于石油、化工、制药、花肥、店电力等管道上。
旋启式止回阀的采用内装摇臂旋启式结构，阀门的所有启闭件都装在阀体内部，不穿透阀体，处了法兰部位用密封垫片，密封环外，整体没有外漏点。避免阀门零泄漏。旋启式止回阀摇臂和阀板连接处采用球面连接的结构，使得阀板在360度范围内有一定的自由度，有适当的微量位置补偿。
适用于清水介质，不适用用含有固体和粘度较大的介质。
性能规范
|
实验压力
|
公称压力MPa
|
||||
|
1.0
|
1.6
|
2.5
|
4.0
|
6.4
|
|
|
壳体实验
|
1.5
|
2.4
|
3.75
|
6.0
|
9.6
|
|
密封实验
|
1.1
|
1.76
|
2.75
|
4.4
|
7.1
|
|
阀体材料
|
WCB(C)
|
CF8(P)、CF8M(R)
|
WC6、WC9
|
||
|
工作温度
|
≤425℃
|
≤100℃
|
≤100℃
|
≤550℃
|
≤500℃
|
|
适用介质
|
水，蒸汽，优品
|
硝酸
|
醋酸
|
水、汽气
|
水、蒸汽
|
旋启式止回阀尺寸连接表
|
公称通径
|
主要外形尺寸
|
||||||
|
L
|
D
|
D1
|
D2
|
B
|
z-d
|
h
|
|
|
50
|
230
|
160
|
125
|
110
|
16
|
4-18
|
135
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4-18
|
142
|
|
80
|
310
|
195
|
160
|
135
|
20
|
8-18
|
165
|
|
100
|
350
|
215
|
180
|
155
|
20
|
8-18
|
180
|
|
125
|
400
|
245
|
210
|
185
|
22
|
8-18
|
210
|
|
150
|
480
|
280
|
240
|
215
|
24
|
8-23
|
233
|
|
200
|
500
|
335
|
295
|
265
|
26
|
18-23
|
304
|
|
250
|
550
|
405
|
355
|
320
|
30
|
12-25
|
348
|
|
300
|
650
|
460
|
410
|
375
|
30
|
12-25
|
390
|
|
350
|
750
|
520
|
470
|
435
|
34
|
16-25
|
430
|
|
400
|
850
|
580
|
525
|
485
|
36
|
16-30
|
468
|
旋启式止回阀应注意的安装事项
1、 在管线中止回阀承受重量，大型的止回阀应独立支撑，不受管线生产压力的影响。
2、 安装时应注意介质流动的方向，应于阀体所标的箭头方向一直。
3、 升降式止回阀垂直瓣止回阀应安装在垂直管道上。
4、 升降式水平止回阀应安装在水平管道上。
