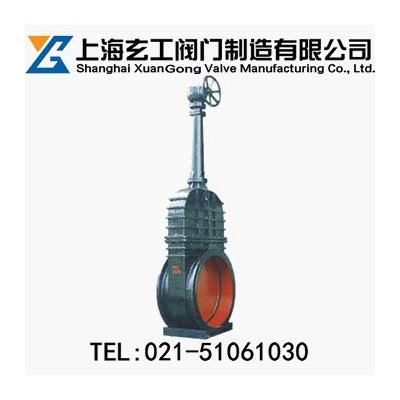

Z542W-1伞齿轮传动楔式双闸板闸阀
http://www.famenbaike.com/product/zhafa/mqzf/157.html

	产品名称：	伞齿轮传动楔式双闸板闸阀
	产品型号：	Z542W-1
	产品口径：	DN600-2000mm
	产品压力：	0.1-0.2MPa
	产品材质：	铸铁
	联系电话：	021-51061030
	联系传真：	021-51062246
	Email：	xuangongfamen@163.com
	联系人：	刘源
	联系手机：	18616748023
	QQ：	3249477340
	公司名：	上海玄工阀门制造厂家
	帐号：	03848200040080145
	税号：	310226342302498
	公司主页：	http://www.famenbaike.com

伞齿轮双闸板煤气闸阀性能规范：

型号	公称压力Mpa	试验压力		工作温度℃	适用介质
		强度（水）	密封（水）
Z42W	0.1	0.2	0.11	≤100	煤气

伞齿轮双闸板煤气闸阀主要零件材料：

零件名称	材料
阀体	HT200灰铸铁
阀盖	HT200灰铸铁
手轮	HT200灰铸铁
阀板	本体
阀杆	45*碳素钢
填料	油浸石棉盘根
垫片	橡胶石棉板

伞齿轮双闸板煤气闸阀主要外形及连接尺寸：

公称通径DN（mm）	主要结构尺寸（mm）									重量(Kg)
公称通径DN（mm）	L	D	D1	D2	b	z--d	H	L1	Do	重量(Kg)
600	390	755	705	670	30	20—25	2513	398	451	0.66吨
700	430	860	810	775	32	24—25	2878	398	451	0.9吨
800	470	975	920	880	34	24—30	3528	439	520	1.2吨
900	510	1075	1020	980	36	24—30	3688	439	520	1.55吨
1000	550	1175	1120	1080	36	28---30	3938	439	520	1.925吨
1200	700	1375	1320	1280	40	32---30	4872	586	804	2.575吨
1400	900	1575	1520	1480	44	36---30	5540	586	804	4.55吨
1600	1000	1785	1730	1690	48	40---30	6265	586	900	/
1800	1500	1985	1930	1890	50	44---30	7216	600	900	/
2000	1800	2185	2130	2090	54	48---30	7985	600	900	/

上海玄工阀门是上海阀门著名生产厂家，我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们致力于为广大客户供应价格实惠，品质上乘的伞齿轮双闸板煤气闸阀。感谢您访问我们的网站【上海玄工阀门制造厂家http://www.famenbaike.com】如有任何疑问，您可以致电021-51061030给我们，我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。
