Z73X手动浆液阀-上海玄工阀门制造

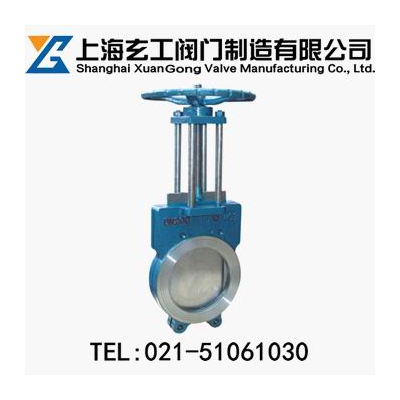

Z73X手动浆液阀
http://www.famenbaike.com/product/zhafa/jyf/140.html

	产品名称：	手动浆液阀
	产品型号：	Z73X
	产品口径：	DN50-800mm
	产品压力：	0.6-1.6MPa
	产品材质：	铸钢、不锈钢、合金钢等
	联系电话：	021-51061030
	联系传真：	021-51062246
	Email：	xuangongfamen@163.com
	联系人：	刘源
	联系手机：	18616748023
	QQ：	3249477340
	公司名：	上海玄工阀门制造厂家
	帐号：	03848200040080145
	税号：	310226342302498
	公司主页：	http://www.famenbaike.com

手动浆液阀说明：

公称通径：50~1000 mm
公称压力：0.25~1.6 PN
流体温度：80 ℃
环境温度：常温 ℃
压力：0.25~1.6 mPa

手动浆液阀结构特点：　
①采用对夹式结构，体积小，重量轻。
②完全敞开的通道，可以防止介质在阀内沉积。
③新研制的U型封存圈，可发保证阀门的良好密封性。
④闸板的外密封性是通过嵌在阀体内只有弹性的密封条来实现，并可借助螺钉，压板进行调整。
⑤流阻小。
⑥安装装维修方便。

手动浆液阀主要性能规范：

公称压力(MPa)	试验压力(MPa)		工作温度(℃)	适用介质
	阀体	密封
0.6	0.9	0.66	≤8O℃	煤浆、水、灰渣
1	1.5	1.1	≤8O℃

手动浆液阀公称通径及连接尺寸：

公称压力Mpa	公称通径DN	长度	法兰外径D	螺栓孔中心圆直径	连接凸出部分直径D2	H	N-M	D0
1	50	50	160	125	100	26	4-M16	180
	65	50	180	145	120	270	4-M16	180
	80	50	195	160	135	295	4-M16	200
	100	50	215	180	155	330	8-M16	220
	125	50	245	210	185	370	8-M16	240
	150	70	280	240	210	440	8-M20	280
	200	70	335	295	265	510	8-M20	320
	250	70	390	350	320	590	12-M20	350
	300	80	440	400	368	740	12-M20	400
1.6	300	80	460	410	375	740	12-M22	400
	350	90	520	470	435	845	16-M22	400
	400	100	580	525	485	950	16-M27	450
	450	120	640	585	545	1050	20-M27	500
	500	130	705	650	608	1150	20-M30	550
	600	130	840	770	718	1400	20-M36	600
	700	160	910	840	788	1650	24-M36	600
	800	160	1020	950	898	1950	24-M36	700

上海玄工阀门是上海阀门著名生产厂家，我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们致力于为广大客户供应价格实惠，品质上乘的手动浆液阀。感谢您访问我们的网站【上海玄工阀门制造厂家http://www.famenbaike.com】如有任何疑问，您可以致电021-51061030给我们，我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。
