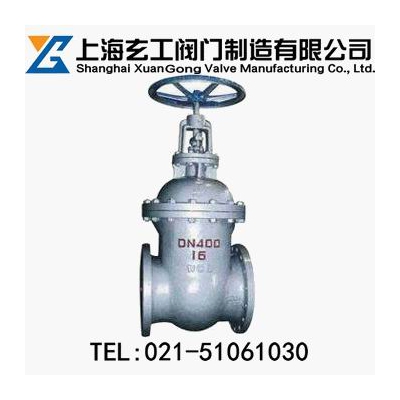

Z45H法兰暗杆铸钢楔式闸阀
http://www.famenbaike.com/product/zhafa/trqzf/170.html

	产品名称：	法兰暗杆铸钢楔式闸阀
	产品型号：	Z45H
	产品口径：	DN40-1200mm
	产品压力：	1.0-1.5MPa
	产品材质：	铸铁、不锈钢等
	联系电话：	021-51061030
	联系传真：	021-51062246
	Email：	xuangongfamen@163.com
	联系人：	刘源
	联系手机：	18616748023
	QQ：	3249477340
	公司名：	上海玄工阀门制造厂家
	帐号：	03848200040080145
	税号：	310226342302498
	公司主页：	http://www.famenbaike.com

法兰暗杆铸钢楔式闸阀 ：

长期以来市场上使用的一般闸阀，普遍存在漏水，易生锈现象， Z45H低压暗杆铸钢闸阀替代传统铸铁阀门，结构紧凑、设计合理、阀门刚性好，通道流畅、流阻系数小。密封面采用不锈钢和硬质合金，使用寿命长。采用柔性石墨填料、密封可靠、操作轻便灵活。

Z45H法兰暗杆闸阀应用：
驱动方式分手动、电动、气动、齿轮传动；广泛适用于石油化工，冶金，水处理，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

Z45H-10C 法兰暗杆闸阀性能参数：

型号	公称压力MPa	试验压力MPa		工作温度	使用介质
		密封	强度
Z45H-10	1	1.1	1.5	≤100-200℃	水、蒸汽、油

Z45H法兰暗杆闸阀主要零件材料：

型号	阀体、阀盖、闸板	密封圈	阀杆	填料
Z45H-10C	灰铸铁、铸钢	不锈钢	碳钢、不锈钢	浸油石棉盘根
Z45W-10
Z45T-10
Z45T-16
Z45W-16
Z45H-16C
Z45T-16
Z45W-16

Z45H 法兰暗杆闸阀主要外形尺寸：

口径DN（mm)	Z45H-10C				Z45H-16（C）
口径DN（mm)	L	D	H	D0	L	D	H	D0
40	165	145	300	160	240	345	200	160
50	180	160	300	180	250	355	240	180
65	195	180	340	180	265	375	240	180
80	210	195	360	200	280	435	280	200
100	230	215	400	200	300	500	320	200
125	255	245	500	240	325	615	360	240
150	280	280	550	240	350	675	360	240
200	330	335	620	320	400	750	400	320
250	380	390	700	320	450	970	450	320
300	420	440	800	400	500	1145	560	400
350	450	500	950	400	550	-	-	400
400	480	565	1050	500	600	-	-	500
450	510	615	1175	500	650	-	-	500
500	540	670	1410	720	700	-	-	720
600	600	780	1550	720	750	-	-	720
700	660	895	1800	800	-	-	-	800
800	720	1010	2170	-	-	-	-	-
900	780	1110	2300	-	-	-	-	-
1000	840	1220	2600	-	-	-	-	-
1200	960	1450	-	-	-	-	-

上海玄工阀门是上海阀门著名生产厂家，我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们致力于为广大客户供应价格实惠，品质上乘的法兰暗杆铸钢楔式闸阀。感谢您访问我们的网站【上海玄工阀门制造厂家 http://www.famenbaike.com】如有任何疑问，您可以致电021-51061030给我们，我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。
