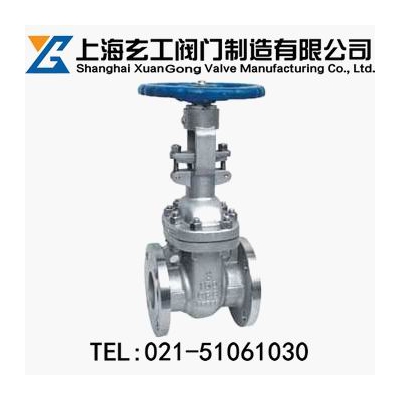

Z41Y美标法兰闸阀
http://www.famenbaike.com/product/zhafa/flzf/105.html

	产品名称：	美标法兰闸阀
	产品型号：	Z41Y
	产品口径：	DN15-50mm
	产品压力：	2.0-8.0MPa
	产品材质：	不锈钢
	联系电话：	021-51061030
	联系传真：	021-51062246
	Email：	xuangongfamen@163.com
	联系人：	刘源
	联系手机：	18616748023
	QQ：	3249477340
	公司名：	上海玄工阀门制造厂家
	帐号：	03848200040080145
	税号：	310226342302498
	公司主页：	http://www.famenbaike.com

美标法兰闸阀产品性能参数：

Z41Y 型法兰闸阀 150(Lb)~600(Lb)	压力级（Lb）	适用温度/℃	适用介质
Z41Y-150(Lb)~600(Lb)	150~600	≤425	水、蒸汽、油品等
Z41Y-150(Lb)P~600(Lb)P	150~600	≤150	硝酸等腐蚀性介质

美标法兰闸阀产品零部件材料：

Z41Y 型法兰闸阀 150(Lb)~600(Lb)	材料
Z41Y 型法兰闸阀 150(Lb)~600(Lb)	阀体、阀盖	阀杆	闸板	填料、垫圈
Z41Y-150(Lb)~600(Lb)	WCB	2Cr13	WCB	V 形聚四氟乙烯、柔性石墨环、柔性石墨缠绕垫、聚四氟乙烯片
Z41Y-150(Lb)P~600(Lb)P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti	ZG1Cr18Ni9Ti	V 形聚四氟乙烯、柔性石墨环、柔性石墨缠绕垫、聚四氟乙烯片

美标法兰闸阀规范：

设计与制造	结构长度	法兰尺寸	对焊连接尺寸	压力-温度	试验-检验
API 600	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 598
API 6D	API 6D	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 6D

美标法兰闸阀主要结构图及外形连接尺寸：

美标法兰闸阀主要结构图

Z41Y 型 150(Lb) 美标法兰闸阀结构尺寸（mm）

DN/in	L	H	D	D1	D2	b	z×Φd	D0
2	178	409	152	120.5	92	19.1	4×Φ19	200
3	203	470	190	152.5	127	23.9	4×Φ19	250
4	229	590	229	190.5	157	23.9	8×Φ22	300
6	267	630	279	241.5	216	25.4	8×Φ22	300
8	292	960	343	298.5	270	28.5	8×Φ22	350
10	330	1158	406	362	324	30.2	12×Φ25	400
12	356	1378	483	432	381	31.8	12×Φ25	450
14	381	1543	533	176.5	413	35	12×Φ29	500
16	406	1738	597	539.5	470	36.6	16×Φ29	600
18	432	1959	635	578	533	39.7	16×Φ32	600
20	457	2214	698	635	584	42.9	20×Φ32	680
24	508	2599	813	749.5	692	47.7	20×Φ35	760
30	610	3183	985	914	857	74.5	28×Φ35	915
36	711	3737	1170	1086	1022	90.5	32×Φ41	915

Z41Y 型 300(Lb) 美标法兰闸阀结构尺寸（mm）

DN/in	L	H	D	D1	D2	b	z×Φd	D0
2	216	424	165	127	92	22.6	8×Φ19	200
3	283	656	210	168	127	28.5	8×Φ22	250
4	305	615	254	200	157	31.8	8×Φ22	250
6	403	795	318	270	216	36.6	12×Φ22	350
8	419	1012	381	330	270	41.3	12×Φ25	400
10	457	1231	444	387.5	324	47.7	16×Φ29	450
12	502	1450	521	451	381	50.8	16×Φ32	500
14	762	1645	584	514.5	413	57	20×Φ32	600
16	838	1814	648	571.5	470	57.2	20×Φ35	600
18	914	1943	711	628.5	533	60.4	24×Φ35	680
50	991	2154	775	686	584	63.5	24×Φ35	760
24	1143	2553	914	813	692	69.9	24×Φ41	915

Z41Y 型 600(Lb) 美标法兰闸阀结构尺寸（mm）

DN/in	L	H	D	D1	D2	b	z×Φd	D0
2	292	458	165	127	92	25.4	8×Φ19	250
3	356	570	210	168	127	31.8	8×Φ22	250
4	432	690	273	216	157	38.1	8×Φ25	350
6	559	910	356	292	216	47.7	12×Φ29	450
8	600	1064	419	349	270	55.6	12×Φ32	500
10	787	1257	508	432	324	63.5	16×Φ35	600
12	838	1468	559	489	381	66.7	20×Φ35	680
14	889	1623	603	527	413	69.9	20×Φ38	760
16	991	1816	686	603	470	76.2	20×Φ41	760
18	1092	2100	743	654	533	82.6	20×Φ45	915
20	1194	2250	813	724	584	88.9	24×Φ45	950
24	1397	2730	940	838	692	102	24×Φ51	1000

上海玄工阀门是上海阀门著名生产厂家，我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们致力于为广大客户供应价格实惠，品质上乘的美标法兰闸阀。感谢您访问我们的网站【上海玄工阀门制造厂家http://www.famenbaike.com】如有任何疑问，您可以致电021-51061030给我们，我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。
