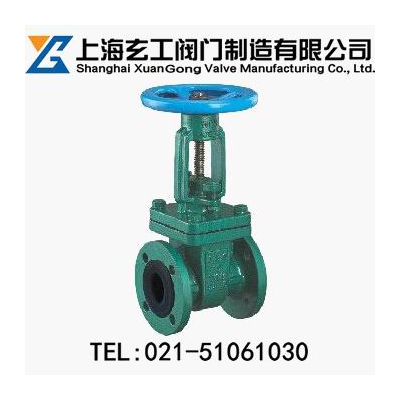

Z41J衬胶闸阀
http://www.famenbaike.com/product/zhafa/cjzf/130.html

	产品名称：	衬胶闸阀
	产品型号：	Z41J
	产品口径：	DN12-1500mm
	产品压力：	1.6-16.4MPa
	产品材质：	碳钢、不锈钢
	联系电话：	021-51061030
	联系传真：	021-51062246
	Email：	xuangongfamen@163.com
	联系人：	刘源
	联系手机：	18616748023
	QQ：	3249477340
	公司名：	上海玄工阀门制造厂家
	帐号：	03848200040080145
	税号：	310226342302498
	公司主页：	http://www.famenbaike.com

衬胶闸阀材料：

1、阀体材质：碳钢、不锈钢。[可选]
2、密封材质：流道全衬四氟。
3、填料： PTFE。
4、阀杆材质：不锈钢304、不锈钢316、不锈钢2cr13。

衬胶闸阀特点：
A 产品连接件少，整体钢性好。
B 截流速度快。
C 开度限位机构方便，灵活，精确。
D 体形小巧，外形美观。
E 操作简单，省力，维修方便。
F 流体阻力小，密封面受介质的冲蚀小。
G 介质流向不爱限制，不扰流，不降低压力。

衬胶闸阀制造标准：
设计制造标准：GB/T 12234
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

衬胶闸阀尺寸：

公称通径DN(mm)	主要外形尺寸及连接尺寸(mm)
公称通径DN(mm)	L	D	D1	D2	b	f	z-Φd	H	H1	D0
Z40、Z41、Z42
15	130	95	65	45	14	2	4-Φ14	220	240	120
20	150	105	75	55	14	2	4-Φ14	255	284	140
25	160	115	85	65	14	2	4-Φ14	275	303	160
32	180	135	100	78	16	2	4-Φ18	280	321	180
40	200	145	110	85	16	3	4-Φ18	300	352	200
50	250	160	125	100	16	3	4-Φ18	358	438	240
65	265	180	145	120	18	3	4-Φ18	375	450	240
80	280	195	160	135	20	3	8-Φ18	433	528	280
100	300	215	180	155	20	3	8-Φ18	502	620	320
125	325	245	210	185	22	3	8-Φ18	612	753	360
150	350	280	240	210	24	3	12-Φ23	676	847	360
200	400	335	295	265	26	3	12-Φ25	820	1039	400
250	450	405	355	320	30	3	12-Φ25	969	1245	450
300	500	460	410	375	30	3	12-Φ25	1142	1472	560
350	550	520	470	435	34	4	16-Φ25	1280	1450	640
400	600	580	525	485	36	4	16-Φ30	1452	1887	640
450	650	640	585	545	38	4	20-Φ30	1541	2011	720
500	700	705	650	608	42	4	20-Φ34	1676	2181	720
600	800	840	770	718	46	5	20-Φ41	1874	2346	800
700	900	910	840	788	48	5	24-Φ41	2139	2819	880
800	1000	1020	950	898	50	5	24-Φ41	2293	3034	980
900	1100	1120	1050	998	52	5	28-Φ41	2595	3445	1080
1000	1200	1255	1170	1110	54	5	28-Φ42	2733	3683	1180
1200	1350	1485	1390	1325	56	5	32-Φ48	3032	3032	1300

上海玄工阀门是上海阀门著名生产厂家，我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们致力于为广大客户供应价格实惠，品质上乘的衬胶闸阀。感谢您访问我们的网站【上海玄工阀门制造厂家http://www.famenbaike.com】如有任何疑问，您可以致电021-51061030给我们，我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。
