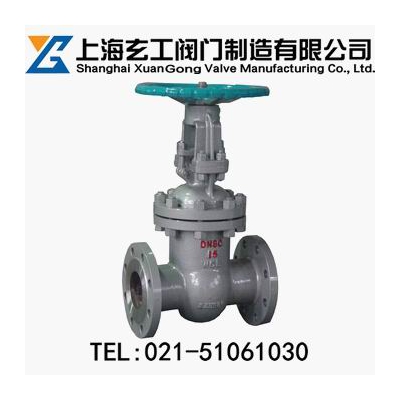

法兰楔式闸阀产品用途：
楔式闸阀是闸阀系列中最常用的产品，其闸板采用弹性5度斜度结构，密封性能好，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长，广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
法兰闸阀产品特点：
1、结构设计合理、阀门刚性好、通道流畅，流量系数小
2、密封面采用不锈钢和硬质合金，使用寿命长
3、采用柔性石墨填料、密封可靠，操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板或双闸板型式
法兰闸阀执行标准：
设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
法兰闸阀性能规范：
|
公称压力
|
试验压力（MPa）
|
适用温度（℃）
|
适用介质
|
|
PN（MPa）
|
强度试验
|
密封试验
|
WCB
|
Cr5Mo
|
1Cr18Ni9Ti
|
|
1.6
|
2.4
|
1.8
|
≤425
|
≤540
|
≤600
|
水、油品、蒸气、酸性介质
|
|
2.5
|
3.8
|
2.8
|
|
4
|
6
|
4.4
|
|
6.4
|
9.6
|
7.1
|
法兰闸阀零件材料与工况：
|
零件名称
|
材料牌号
|
|
阀体
|
WCB
|
ZGCr5Mo
|
CF8
|
CF8M
|
CF3
|
CF3
|
|
ZG1Cr18Ni9Ti
|
|
阀盖
|
WCB
|
12CrMoV
|
304
|
316
|
CF3
|
CF3
|
|
ZGCr5Mo
|
CF8
|
CF8M
|
316L
|
|
支架
|
WCB
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3
|
|
闸板
|
WCB
|
ZGCr5Mo
|
CF8
|
CF8M
|
CF3
|
CF3
|
|
阀杆
|
2Cr13
|
25Cr2MoV
|
1Cr18Ni9Ti
|
|
阀座
|
25
|
304
|
304
|
304
|
304
|
304
|
|
垫片、垫环、密封环
|
包覆垫片、304、增强柔性石墨
|
|
填料
|
增强柔性石墨
|
|
闸杆螺母
|
ZCuA110Fe3
|
Z41H法兰闸阀主要外形连接尺寸：
|
公称压力
|
公称通径DN（mm）
|
主要外形尺寸及连接尺寸(mm)
|
重量 （kg）
|
|
L
|
D
|
D1
|
D2
|
b-f
|
z-фd
|
H
|
Do
|
|
PN16
|
15
|
130
|
95
|
65
|
45
|
16-2
|
14-4
|
170
|
120
|
5
|
|
20
|
150
|
105
|
75
|
55
|
16-2
|
14-4
|
190
|
140
|
6.5
|
|
25
|
160
|
115
|
85
|
65
|
16-2
|
14-4
|
205
|
160
|
9
|
|
32
|
180
|
135
|
100
|
78
|
18-2
|
18-4
|
270
|
180
|
12
|
|
40
|
200
|
145
|
110
|
85
|
18-3
|
18-4
|
310
|
200
|
26.5
|
|
50
|
250
|
160
|
125
|
100
|
18-3
|
18-4
|
358
|
240
|
29
|
|
65
|
265
|
180
|
145
|
120
|
18-3
|
18-4
|
373
|
240
|
33
|
|
80
|
280
|
195
|
160
|
135
|
20-3
|
18-8
|
435
|
280
|
45
|
|
100
|
300
|
215
|
180
|
155
|
20-3
|
18-8
|
500
|
300
|
63
|
|
125
|
325
|
245
|
210
|
185
|
22-3
|
18-8
|
614
|
320
|
108
|
|
150
|
350
|
280
|
240
|
210
|
24-3
|
23-8
|
674
|
360
|
134
|
|
200
|
400
|
335
|
295
|
265
|
26-3
|
23-12
|
818
|
400
|
192
|
|
250
|
450
|
405
|
355
|
320
|
30-3
|
25-12
|
969
|
450
|
273
|
|
300
|
500
|
460
|
410
|
375
|
30-4
|
25-12
|
1145
|
560
|
379
|
|
350
|
550
|
520
|
470
|
435
|
Apr-34
|
16-25
|
1280
|
640
|
590
|
|
400
|
600
|
580
|
525
|
485
|
Apr-36
|
16-30
|
1452
|
640
|
850
|
|
450
|
650
|
64
|
585
|
545
|
Apr-40
|
20-30
|
1541
|
720
|
907
|
|
500
|
700
|
705
|
650
|
608
|
Apr-44
|
20-34
|
1676
|
720
|
958
|
|
600
|
800
|
840
|
770
|
718
|
May-48
|
20-41
|
1874
|
800
|
1112
|
|
PN25
|
15
|
130
|
95
|
65
|
45
|
16-2
|
14-4
|
170
|
|
5.5
|
|
20
|
150
|
105
|
75
|
55
|
16-2
|
14-4
|
190
|
|
7
|
|
25
|
160
|
115
|
85
|
65
|
16-2
|
14-4
|
205
|
|
11
|
|
32
|
180
|
135
|
100
|
78
|
18-2
|
18-4
|
270
|
|
14
|
|
40
|
200
|
145
|
110
|
85
|
18-3
|
18-4
|
310
|
|
30
|
|
50
|
250
|
160
|
125
|
100
|
20-3
|
18-4
|
358
|
|
34
|
|
65
|
265
|
180
|
145
|
120
|
22-3
|
18-8
|
373
|
|
36
|
|
80
|
280
|
195
|
160
|
135
|
22-3
|
18-8
|
435
|
|
50
|
|
100
|
300
|
230
|
190
|
160
|
24-3
|
23-8
|
500
|
|
69
|
|
125
|
325
|
270
|
220
|
188
|
28-3
|
25-8
|
614
|
|
116
|
|
150
|
350
|
300
|
250
|
218
|
30-3
|
25-8
|
674
|
|
141
|
|
200
|
400
|
360
|
340
|
278
|
Mar-34
|
25-12
|
818
|
|
192
|
|
250
|
450
|
425
|
370
|
332
|
Mar-36
|
30-12
|
969
|
|
207
|
|
300
|
500
|
485
|
430
|
390
|
Apr-40
|
16-30
|
1145
|
|
400
|
|
350
|
550
|
550
|
490
|
448
|
Apr-44
|
16-34
|
1280
|
|
631
|
|
400
|
600
|
610
|
550
|
505
|
Apr-48
|
16-34
|
1452
|
|
900
|
|
450
|
650
|
660
|
600
|
555
|
Apr-50
|
20-34
|
1541
|
|
1013
|
|
500
|
700
|
730
|
660
|
610
|
Apr-52
|
20-41
|
1676
|
|
1166
|
|
600
|
800
|
840
|
770
|
718
|
May-56
|
20-41
|
1874
|
|
1258
|
Z41H法兰闸阀外形结构尺寸：
|
公称压力
|
公称通径DN（mm）
|
主要外形尺寸及连接尺寸(mm)
|
重量 （kg）
|
|
L
|
D
|
D1
|
D2
|
D6
|
b-f
|
f2
|
z-фd
|
H
|
Do
|
|
PN40
|
15
|
130
|
95
|
65
|
45
|
40
|
16-2
|
4
|
4-145
|
135
|
120
|
6
|
|
20
|
150
|
105
|
75
|
55
|
51
|
16-2
|
4
|
4-14
|
190
|
140
|
8
|
|
25
|
160
|
115
|
85
|
65
|
58
|
16-2
|
4
|
4-14
|
205
|
160
|
12
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18-2
|
4
|
4-14
|
270
|
180
|
15
|
|
40
|
200
|
145
|
110
|
85
|
76
|
18-3
|
4
|
4-18
|
310
|
200
|
31
|
|
50
|
250
|
160
|
125
|
100
|
88
|
20-3
|
4
|
4-18
|
371
|
250
|
34
|
|
65
|
280
|
180
|
145
|
120
|
110
|
22-3
|
4
|
4-18
|
391
|
280
|
39
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22-3
|
4
|
8-18
|
455
|
320
|
52
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24-3
|
4.5
|
8-18
|
551
|
360
|
80
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28-3
|
4.5
|
8-23
|
628
|
400
|
127
|
|
150
|
450
|
300
|
250
|
218
|
204
|
30-3
|
4.5
|
8-25
|
708
|
400
|
154
|
|
200
|
550
|
375
|
320
|
282
|
260
|
38-3
|
4.5
|
8-25
|
885
|
450
|
263
|
|
250
|
650
|
445
|
385
|
345
|
313
|
42-3
|
4.5
|
12-30
|
906
|
560
|
368
|
|
300
|
750
|
510
|
450
|
408
|
364
|
46-4
|
4.5
|
12-34
|
1203
|
640
|
547
|
|
350
|
850
|
570
|
510
|
465
|
422
|
52-4
|
5
|
16-34
|
1341
|
640
|
679
|
|
400
|
950
|
655
|
585
|
535
|
474
|
18-2
|
5
|
16-34
|
1492
|
720
|
953
|
|
PN64
|
15
|
170
|
105
|
75
|
55
|
41
|
20-2
|
4
|
4-14
|
140
|
100
|
7
|
|
20
|
190
|
125
|
90
|
68
|
51
|
22-2
|
4
|
4-18
|
140
|
100
|
9
|
|
25
|
210
|
135
|
100
|
78
|
58
|
24-2
|
4
|
4-18
|
215
|
180
|
12
|
|
32
|
230
|
150
|
110
|
82
|
66
|
24-3
|
4
|
4-23
|
270
|
180
|
16
|
|
40
|
240
|
165
|
125
|
95
|
76
|
26-3
|
4
|
4-23
|
345
|
200
|
32
|
|
50
|
250
|
175
|
135
|
105
|
88
|
28-3
|
4
|
4-23
|
470
|
200
|
39
|
|
65
|
280
|
200
|
160
|
130
|
110
|
30-3
|
4
|
8-23
|
520
|
250
|
43
|
|
80
|
310
|
210
|
170
|
140
|
121
|
32-3
|
4.5
|
8-23
|
570
|
300
|
60
|
|
100
|
350
|
250
|
200
|
168
|
150
|
36-3
|
4.5
|
8-25
|
700
|
300
|
89
|
|
125
|
400
|
295
|
240
|
202
|
176
|
38-3
|
4.5
|
8-30
|
780
|
350
|
140
|
|
150
|
450
|
340
|
280
|
240
|
204
|
44-34
|
4.5
|
8-34
|
850
|
350
|
207
|
|
200
|
550
|
405
|
345
|
300
|
260
|
44-34
|
4.5
|
12-34
|
1035
|
400
|
325
|
|
250
|
650
|
470
|
400
|
352
|
313
|
48-34
|
4.5
|
12-41
|
1050
|
560
|
467
|
|
300
|
750
|
530
|
460
|
412
|
364
|
54-4
|
4.5
|
16-41
|
1470
|
640
|
590
|
上海玄工阀门是上海阀门著名生产厂家，我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们致力于为广大客户供应价格实惠，品质上乘的法兰楔式闸阀。感谢您访问我们的网站【上海玄工阀门制造厂家http://www.famenbaike.com】如有任何疑问，您可以致电021-51061030给我们，我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。
