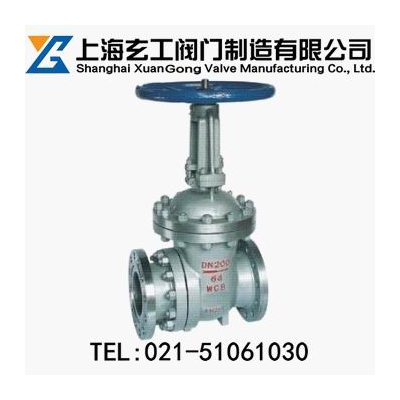

防腐蚀衬氟闸阀概述：
适用在-50℃~150℃的各种浓度的硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。表面均匀包覆一层FEP。阀体通道内表面光滑，流体阻力小，CV值高，流通能力强，扭矩适中，采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座，完全达到介质的零泄漏。
防腐蚀衬氟闸阀基本型号：
|
手动
|
Z41F3
|
Z40F3
|
蜗轮
|
Z441F3
|
Z440F3
|
|
Z41F46
|
Z40F46
|
Z541F46
|
Z540F46
|
|
气动
|
Z641F3
|
Z640F3
|
电动
|
Z941F3
|
Z940F3
|
|
Z641F46
|
Z640F46
|
Z941F46
|
Z940F46
|
防腐蚀衬氟闸阀技术规范：
|
设计标准
|
GB12234
|
|
结构长度
|
GB12221
|
|
法兰标准
|
JB/T79-94
|
|
GB9113.1-26
|
|
检验试验
|
GB/T13927
|
|
驱动方式
|
手动、电动、气动
|
防腐蚀衬氟闸阀主要零部件材料表：
|
序号
|
零件名称
|
灰铸铁
|
铸钢
|
不锈耐酸铸钢
|
超低碳不锈耐酸铸阀
|
|
Z
|
C
|
P
|
R
|
PL
|
RL
|
|
1
|
阀体/端盖/闸板
|
HT250
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
2
|
阀杆
|
1Cr13
|
2Cr13
|
1Cr18Ni9
|
1Cr18Ni12Mo2Ti
|
00Cr18Ni10
|
00Cr17Ni14Mo2
|
|
3
|
衬里/阀座
|
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4)
|
|
4
|
填料/压盖
|
WCB
|
CF8
|
CF8M
|
CF3
|
CF3M
|
|
5
|
填料
|
PTFE(F4)
|
PTFE(F4)
|
PTFE(F4)
|
|
6
|
活节螺栓
|
35
|
1Cr17Ni2
|
1Cr17Ni2
|
|
7
|
阀杆螺母
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
ZCuAI10Fe3
|
|
8
|
紧固螺母
|
45
|
1Cr17Ni2
|
1Cr18Ni9Ti
|
|
9
|
螺母
|
|
0Cr18Ni9
|
0Cr18Ni9
|
|
10
|
手轮
|
WCB
|
WCB
|
WCB
|
防腐蚀衬氟闸阀主要外形及连接尺寸：
|
公称通径
|
标准值
|
参考值
|
|
DN(mm)
|
NPS(inch)
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-Фd
|
W
|
D0
|
H
|
WT(Kg)
|
|
PN0.6MPa
|
|
15
|
1/2
|
130
|
80
|
55
|
40
|
2
|
12
|
4-Ф12
|
100
|
100
|
120
|
5
|
|
20
|
3/4
|
150
|
90
|
65
|
50
|
2
|
14
|
4-Ф12
|
100
|
120
|
140
|
6
|
|
25
|
1
|
160
|
100
|
75
|
60
|
2
|
14
|
4-Ф12
|
120
|
130
|
150
|
7
|
|
32
|
11/4
|
180
|
120
|
90
|
70
|
2
|
16
|
4-Ф14
|
120
|
156
|
185
|
10
|
|
40
|
11/2
|
240
|
130
|
100
|
80
|
3
|
16
|
4-Ф14
|
160
|
165
|
205
|
18
|
|
50
|
2
|
250
|
140
|
110
|
90
|
3
|
16
|
4-Ф14
|
160
|
350
|
400
|
25
|
|
65
|
21/2
|
270
|
160
|
130
|
110
|
3
|
16
|
4-Ф14
|
180
|
370
|
435
|
30
|
|
80
|
3
|
280
|
185
|
150
|
125
|
3
|
18
|
4-Ф18
|
180
|
430
|
510
|
43
|
|
100
|
4
|
300
|
205
|
170
|
145
|
3
|
18
|
4-Ф18
|
220
|
495
|
595
|
58
|
|
125
|
5
|
325
|
235
|
200
|
175
|
3
|
20
|
8-Ф18
|
220
|
610
|
735
|
100
|
|
150
|
6
|
350
|
260
|
225
|
200
|
3
|
20
|
8-Ф18
|
240
|
670
|
820
|
115
|
|
200
|
8
|
400
|
315
|
280
|
255
|
3
|
22
|
8-Ф18
|
240
|
815
|
1015
|
145
|
|
250
|
10
|
450
|
370
|
335
|
310
|
3
|
24
|
12-Ф18
|
240
|
965
|
1215
|
230
|
|
300
|
12
|
500
|
435
|
395
|
362
|
4
|
24
|
12-Ф23
|
280
|
1140
|
1440
|
335
|
|
350
|
14
|
550
|
485
|
445
|
412
|
4
|
26
|
12-Ф23
|
280
|
1275
|
1625
|
540
|
|
400
|
16
|
600
|
535
|
495
|
462
|
4
|
28
|
16-Ф23
|
320
|
1445
|
1845
|
670
|
|
450
|
18
|
650
|
590
|
550
|
518
|
4
|
28
|
16-Ф23
|
320
|
1530
|
1980
|
780
|
|
500
|
20
|
700
|
640
|
600
|
568
|
4
|
30
|
16-Ф23
|
360
|
1725
|
2225
|
850
|
