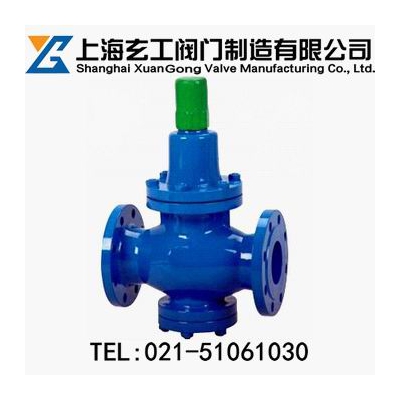

Y42X直接作用弹簧活塞式减压阀
http://www.famenbaike.com/product/jianyafa/hssjyf/88.html
|
|
|
产品名称： |
直接作用弹簧活塞式减压阀 |
| 产品型号： |
Y42X |
| 产品口径： |
DN15-50mm |
| 产品压力： |
1.0-16MPa |
| 产品材质： |
铸钢、不锈钢、合金钢等 |
| 联系电话： |
021-51061030 |
| 联系传真： |
021-51062246 |
| Email： |
xuangongfamen@163.com |
| 联系人： |
刘源 |
| 联系手机： |
18616748023 |
| QQ： |
3249477340 |
| 公司名： |
上海玄工阀门制造厂家 |
| 帐号： |
03848200040080145 |
| 税号： |
310226342302498 |
| 公司主页： |
http://www.famenbaike.com |
|
|
直接作用弹簧活塞式减压阀结构特点和用处：
Y42X型弹簧活塞式减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。
本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。
本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
直接作用弹簧活塞式减压阀主要技术参数和性能指标：
|
公称压力(Mpa)
|
1
|
1.6
|
2.5
|
|
壳体试验压力(Mpa)*
|
1.5
|
2.4
|
3.75
|
|
密封试验压力(Mpa)
|
1
|
1.6
|
2.5
|
|
最高进口压力(Mpa)
|
1
|
1.6
|
2.5
|
|
出口压力范围(Mpa)
|
0.2-0.8
|
0.2-1.0
|
0.4-1.6
|
|
压力特性偏差(Mpa)△P2P
|
GB12245-2005
|
|
流量特性偏差(Mpa)P2G
|
GB12245-2005
|
|
渗漏量
|
0
|
|
工作温度
|
0℃-80℃
|
*壳体试验不包括膜片、顶盖
直接作用弹簧活塞式减压阀主要零件材料：
|
零件名称
|
零件材料
|
|
阀体 阀盖 底盖
|
WCB
|
|
阀座
|
2Cr13
|
|
阀瓣
|
2Cr13
|
|
阀杆
|
2Cr13
|
|
缸套
|
2Cr13/25(镀硬铬)
|
|
活塞
|
2Cr13
|
|
O型圈
|
丁腈橡胶
|
|
密封圈
|
丁腈橡胶
|
|
膜片
|
夹织物丁腈橡胶
|
|
调节弹簧
|
60Si2Mn
|
直接作用弹簧活塞式减压阀流量系数(Cv)：
|
DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
500
|
|
Cv
|
1
|
2.5
|
4
|
6.5
|
9
|
16
|
25
|
36
|
64
|
100
|
140
|
250
|
400
|
570
|
780
|
1020
|
1500
|
直接作用弹簧活塞式减压阀外形尺寸(PN1.6-4.0)
|
公称通径DN
|
外 形 尺 寸
|
|
L
|
H
|
Hl
|
|
15
|
160
|
225
|
90
|
|
20
|
160
|
265
|
98
|
|
25
|
180
|
265
|
110
|
|
32
|
200
|
265
|
110
|
|
40
|
220
|
320
|
125
|
|
50
|
250
|
320
|
125
|
|
65
|
280
|
325
|
130
|
|
80
|
310
|
385
|
160
|
|
100
|
350
|
385
|
170
|
|
125
|
400
|
430
|
200
|
|
150
|
450
|
430
|
210
|
|
200
|
500
|
560
|
240
|
|
250
|
650
|
690
|
290
|
|
300
|
800
|
800
|
335
|
|
350
|
850
|
880
|
375
|
|
400
|
900
|
980
|
405
|
|
450
|
900
|
1100
|
455
|
|
500
|
950
|
1130
|
465
|
上海玄工阀门是上海阀门著名生产厂家，我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们致力于为广大客户供应价格实惠，品质上乘的直接作用弹簧活塞式减压阀。感谢您访问我们的网站【上海玄工阀门制造厂家http://www.famenbaike.com】如有任何疑问，您可以致电021-51061030给我们，我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。
相关产品推荐：直接作用弹簧薄膜式减压阀、加大薄膜型高灵敏度减压阀、先导薄膜式蒸汽减压阀、先导活塞式气体减压阀、先导活塞式蒸汽减压阀 |
