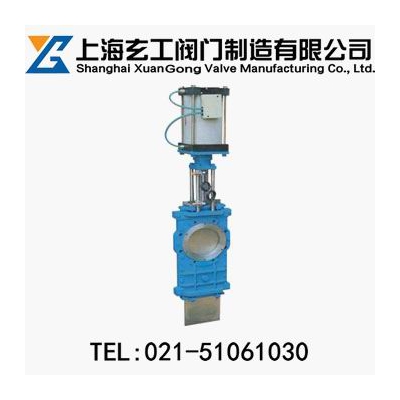

SCZ973X穿透式插板阀
http://www.famenbaike.com/product/zhafa/cbfzm/129.html

	产品名称：	穿透式插板阀
	产品型号：	SCZ973X/F、SCZ673X/F
	产品口径：	DN100-500mm
	产品压力：	1.0-1.5MPa
	产品材质：	不锈钢
	联系电话：	021-51061030
	联系传真：	021-51062246
	Email：	xuangongfamen@163.com
	联系人：	刘源
	联系手机：	18616748023
	QQ：	3249477340
	公司名：	上海玄工阀门制造厂家
	帐号：	03848200040080145
	税号：	310226342302498
	公司主页：	http://www.famenbaike.com

穿透式插板阀产品概述：

插板阀显著特点：阀腔不积渣，特别适合于浆体输送及粉体物粒的输送。
设计制造：JB/T8691-1998
结构长度：GB/T15188.2-94
法兰连接：GB/T9113.1-2000 JB/T79-94
试验与验收：GB/T13927-92

穿透式插板阀主要零部件材质：

阀体、上盖	碳钢、不锈钢
阀板	不锈钢
阀杆	不锈钢
密封圈	四氟、橡胶

穿透式插板阀主要性能规范：

公称压力	PN
壳体试验	1.5XPN
密封试验	1.1XPN
工作温度	橡胶≤80℃ 四氟密封≤180℃
适用介质	干灰、纸浆、糖浆、污水、煤气粉末颗粒物、渣水混合物等

穿透式插板阀主要外形及连接尺寸：单位（mm）

DN	L	H1	H2	H3	D1	D2	D0	N-M	P	B
100	51	405	705	585	180	156	240	8-M16	490	170
125	57	450	780	665	210	184	260	8-M16	490	190
150	57	510	810	770	240	211	280	8-M20	490	240
200	70	615	930	920	295	266	300	12-M20	520	335
250	70	715	1080	1175	355	319	320	12-M24	520	335
300	76	822	1140	1255	410	370	340	12-M24	520	335
350	76	975	1290	1455	470	429	360	16-M24	520	350
400	89	1024	1344	1559	525	480	400	16-M27	605	390
450	89	1235	1560	1926	585	548	450	20-M27	605	430
500	114	1265	1610	2226	650	609	500	20-M30	605	430

上海玄工阀门是上海阀门著名生产厂家，我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们致力于为广大客户供应价格实惠，品质上乘的穿透式插板阀。感谢您访问我们的网站【上海玄工阀门制造有限公司http://www.famenbaike.com】如有任何疑问，您可以致电021-51061030给我们，我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。
