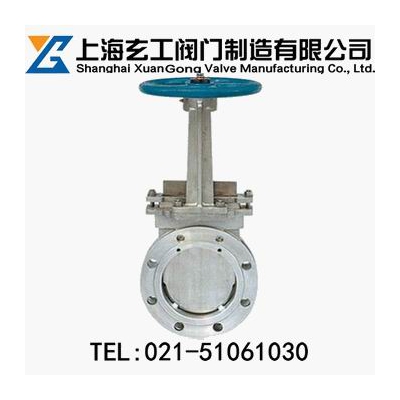

PZ73H手动对夹式明杆刀闸阀

PZ73H手动对夹式明杆刀闸阀
http://www.famenbaike.com/product/zhafa/dxzf/109.html

	产品名称：	手动对夹式明杆刀闸阀
	产品型号：	PZ73H/Y
	产品口径：	DN50-900mm
	产品压力：	1.0-1.1MPa
	产品材质：	不锈钢等
	联系电话：	021-51061030
	联系传真：	021-51062246
	Email：	xuangongfamen@163.com
	联系人：	刘源
	联系手机：	18616748023
	QQ：	3249477340
	公司名：	上海玄工阀门制造厂家
	帐号：	03848200040080145
	税号：	310226342302498
	公司主页：	http://www.famenbaike.com

手动对夹式明杆刀闸阀设计：

设计制造：JB/T8691-1998
结构长度：GB/T15188.2-94
法兰连接：GB/T9113.1-2000 JB/T79-94
试验与验收：GB/T13927-92

手动对夹式刀闸阀主要零部件材质：

阀体、上盖	碳钢、不锈钢
阀板	不锈钢
阀杆	不锈钢
密封圈	橡胶、四氟、不锈钢、硬质合金

手动对夹式刀闸阀主要性能规范：

公称压力	PN
壳体试验	1.5XPN
密封试验	1.1XPN
工作温度	橡胶≤80℃ 四氟密封≤180℃ 硬密封≤425℃
适用介质	糖浆、纸浆、污水、煤浆、灰、渣水混合物

手动对夹式刀闸阀主要外形及连接尺寸：（单位 mm ）

公称压力 (MPa)	公称通径（ mm）	L	D	D1	D2	H	N- M	D0
1.0	50	48	160	125	100	285	4- M16	180
	65	48	180	145	120	298	4- M16	180
	80	50	195	160	135	315	4- M16	220
	100	50	215	180	155	365	8- M16	220
	125	57	245	210	185	400	8- M16	230
	150	57	280	240	210	475	8- M20	280
	200	70	335	295	265	540	8- M20	360
	250	70	390	350	320	630	12- M20	360
	300	76	440	400	368	780	12- M20	400
	350	76	500	460	429	885	16- M20	400
	400	89	565	515	482	990	16- M22	400
	450	89	615	565	532	1100	20- M22	530
	500	114	670	620	585	1200	20- M22	530
	600	114	780	725	685	1450	20- M27	600
	700	130	895	940	800	1700	24- M27	600
	800	130	1010	950	905	2000	24- M30	680
	900	140	1110	1050	1005	2300	28- M30	680

上海玄工阀门是上海阀门著名生产厂家，我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们致力于为广大客户供应价格实惠，品质上乘的手动对夹式明杆刀闸阀。感谢您访问我们的网站【上海玄工阀门制造厂家http://www.famenbaike.com】如有任何疑问，您可以致电021-51061030给我们，我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。
