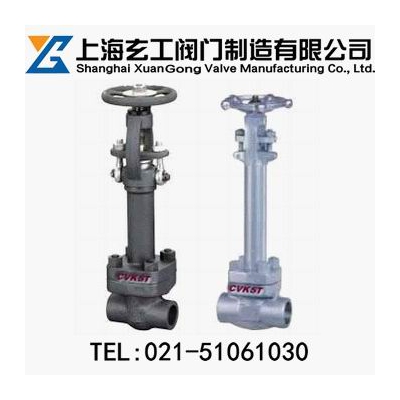

DZ61锻钢低温闸阀
http://www.famenbaike.com/product/zhafa/dgzf/138.html

	产品名称：	锻钢低温闸阀
	产品型号：	DZ61/41H/11H
	产品口径：	DN10-50mm
	产品压力：	常压
	产品材质：	铸钢、不锈钢、合金钢等
	联系电话：	021-51061030
	联系传真：	021-51062246
	Email：	xuangongfamen@163.com
	联系人：	刘源
	联系手机：	18616748023
	QQ：	3249477340
	公司名：	上海玄工阀门制造厂家
	帐号：	03848200040080145
	税号：	310226342302498
	公司主页：	http://www.famenbaike.com

锻钢低温闸阀概述：

设计与制造标准： DZ61/41/11H/X
●设计与制造：ANSIB16.34API600API602
●法兰尺寸：ANSIB16.5
●压力温度：ANSIB1.20.1
●结构长度：ANSIB16.10
●对焊连接尺寸：ANSIB16.11
●检验与试验：API598

锻钢低温闸阀800Lb 标准材质细表：

序号	零件名称	AStoASTM		SStoASTM
序号	零件名称	LF2	LF3	F304(L)	F316(L)
1	阀体	A350LF2	A350LF3	A182F304(L)	A182F316(L)
2	阀座	A276420	A276410	A276304(L)	A276316(L)
3	闸板	A350LF2	A350LF3	A182F304(L)	A182F316(L)
4	垫片	316夹柔性石墨		316夹PTFE
5	阀盖	A350LF2	A350LF3	A182F304(L)	A182F316(L)
6	螺栓	A193B7	A193B7	A193B8	A193B8M
7	阀杆	A182F6	A182F6	A182F304(L)	A182F316(L)
8	填料	柔性石墨		PTFE
9	销钉	A276420		A276 304
10	活节螺栓	A193B7	A193B16	A193B8	A193B8M
11	填料压套	A276410		A182F304(L)	A182F316(L)
12	填料压板	A105	A182F11	A182F304(L)	A182F316(L)
13	螺母	A1942H	A1944	A1948	A1948M
14	阀杆螺母	A276420
15	润滑垫片	A473431
16	铭牌	SS
17	紧锁螺母	A1942H	A1944	A1948	A1948M
18	手轮	A197
适用温度		≥—40 ℃	≥—101 ℃	≥—196 ℃

注意：客户需求的其他材质也可采用。密封面材料配对客户指定内件代号决定。【CS=碳钢；AS=合金钢；SS=不锈钢；尺寸(MM)和重量(KG)】

锻钢低温闸阀主要外形连接尺寸：

NPS		3/8"	1/2"	3/4"	1"	11/4"	11/2"	2"
L		79	92	111	120	120	140	178
H(开)		330	333	360	407	475	475	551
W		100	100	125	160	160	180	200
重量	螺栓式	5.2	7.1	9.4	13.5	15	17.8	28
重量	焊接式	4.8	6.4	8.7	12.2	13.4	15.2	26

上海玄工阀门是上海阀门著名生产厂家，我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们致力于为广大客户供应价格实惠，品质上乘的锻钢低温闸阀。感谢您访问我们的网站【上海玄工阀门制造厂家http://www.famenbaike.com】如有任何疑问，您可以致电021-51061030给我们，我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。
