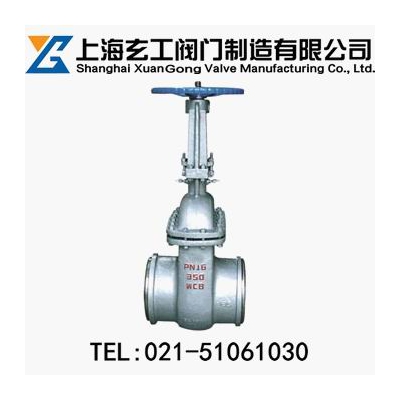

DSZ41H水封闸阀
http://www.famenbaike.com/product/zhafa/sfzf/166.html

	产品名称：	水封闸阀
	产品型号：	DSZ41H
	产品口径：	DN50-600mm
	产品压力：	0.5-15MPa
	产品材质：	碳钢
	联系电话：	021-51061030
	联系传真：	021-51062246
	Email：	xuangongfamen@163.com
	联系人：	刘源
	联系手机：	18616748023
	QQ：	3249477340
	公司名：	上海玄工阀门制造厂家
	帐号：	03848200040080145
	税号：	310226342302498
	公司主页：	http://www.famenbaike.com

水封闸阀的结构特点及用途：
1 、本产品的阀盖填料室具有水密封结构，当接口通入压力0、6-1MPa 的水时，可使系统与大气隔离，保证系统具有良好的气密性。
2 、 DS/Z 型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠。
3 、产品结构简单、紧凑合理、检修方便，使用寿命长
4 、在管路上坐启闭装置用，必须处于全开或半开状态，不得用于调节流量。
5 、阀门连接形式分法兰、焊接两种，驱动方式为手动、电动两种。
6 、 DS 系列水封阀门适用于公称压力 ≦10.0MPa ，工作温度 ≦ 425℃ ，工作介质为水、蒸汽、油田和非腐蚀性气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。

水封闸阀主要性能规范：

试验压力	公称压力PN/MPa
壳体强度试验	1.5	2.4	3.8	6.O	9.6	15
密封试验	1.1	1.8	2.8	4.4	7	11.O
上密封试验	1.1	1.8	2.8	4.4	7	11
气密封试验	0.5～O.7

水封闸阀使用范围：

产品类别	适用温度/℃	适用介质
碳钢型(C)	≤425	水、蒸汽、油品、非腐蚀性气体

水封闸阀主要零件材料：

产品类型	零件名称
产品类型	阀体、阀盖、支架	阀杆	闸板、阀瓣、密封面	阀座密封面	阀杆螺母	填料
碳钢型(C)	WCB 25	1Crl3 或2Crl3	Crl3型不锈钢或硬质合金 Sainlesssteelor carbidealloy	不锈钢	铝青铜	柔性石墨
合金钢(I)	WC6 Cr5M01	38CrMoAlA 20CrlM01VA	钴基合金	硬质合金	铝青铜	柔性石墨

水封闸阀主要尺寸：
水封闸阀DS/Z64H-16、25 DS/Z64Y-16I、25I

公称通径DN/mm	L	α	H	DO	PNl.6/MPa		PN2.5/MPa
公称通径DN/mm	L	α	H	DO	D	D1	D	D1
50	250	37o30'	334	250	58	50	64	4g
65	270	37o30'	439	250	75	65	82	67
80	280	37o30'	495	300	91	79	95	77
100	300	37o30'	575	350	11O	97	117	101
125	325	37o30'	587	350	136	121	144	126
150	350	37o30'	607	350	163	146	172	158
200	400	37o30'	740	400	223	202	223	202
250	450	37o30'	863	400	278	254	278	254
300	500	37o30'	990	400	330	305	330	305
350	550	37o30'	1137	500	382	352	382	352
400	600	37o30'	1523	500	432	399	432	39g
450	650	37o30'	1618	600	485	451	485	451
500	700	37o30'	1657	600	535	501	535	499
600	800	37o30'	1746	700	636	601	636	599

注：PN1.6(16)阀门允许作为PN1.0(10)压力选用。
水封闸阀DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I

公称通径DN/mm	L	D	α	PN4.O/MPa			PN6.4/MPa			PNlO.0/MPa
公称通径DN/mm	L	D	α	D1	H	D0	D1	H	DO	D1	H	D0
50	250	64	37o30'	49	345	300	50	350	300	49	350	300
65	270	83	37o30'	67	441	300	66	447	300	64	447	300
80	280	96	37o30'	79	495	350	77	499	350	75	499	350
100	300	117	37o30'	101	575	350	99	582	400	87	582	400
125	325	144	37o30'	126	587	400	129	590	400	125	590	400
150	350	172	37o30'	152	607	400	150	611	450	145	611	450
200	400	223	37o30'	200	740	450	198	745	550	190	747	550
250	450	278	37o30'	252	863	550	246	867	650	236	869	650
300	500	330	37o30'	302	1008	650	294	1008	750	282	1013	750
350	550	382	37o30'	350	1142	750	342	1148	800	334	1148	850
400	650	432	37o30'	397	1527	850	387	1531	900	377	1533	950
