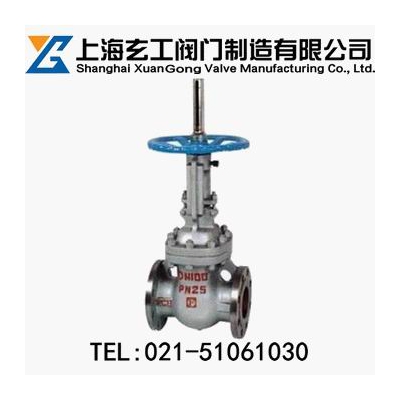

BZ44Y自动补偿平衡式双平板闸阀—上海玄工阀门制造
- 品牌 / 型号：
-
玄工阀门
- 配 送 仓 库：
-
上海现货
- 购 买 数 量：
-
总量：300/支, 最少起订量：1/支
- 发 货 期 限：
-
自付款之日起 14 日内发货
- 浏 览 次 数：
-
2793访问
- 更 新 时 间：
-
2020-03-06 20:51
立即购买加入购物车人工咨询
发票支持
普通发票
增值税发票
配送支持
送货上门
支付支持
支付宝
银行转帐
-
交易流程
-
购买产品
-
确定转化订单
-
支付订单
-
完成交易
BZ44Y自动补偿平衡式双平板闸阀
http://www.famenbaike.com/product/zhafa/szbzf/165.html
|
|
产品名称： |
自动补偿平衡式双平板闸阀 |
| 产品型号： |
BZ44Y、BZ64Y |
| 产品口径： |
DN150-1000mm |
| 产品压力： |
1.6-10.0MPa |
| 产品材质： |
碳钢 |
| 联系电话： |
021-51061030 |
| 联系传真： |
021-51062246 |
| Email： |
xuangongfamen@163.com |
| 联系人： |
刘源 |
| 联系手机： |
18616748023 |
| QQ： |
3249477340 |
| 公司名： |
上海玄工阀门制造厂家 |
| 帐号： |
03848200040080145 |
| 税号： |
310226342302498 |
| 公司主页： |
http://www.famenbaike.com |
|
|
自动补偿平衡式双平板闸阀结构特点：
自动补偿平衡式双平板闸阀是一种结构新颖的闸阀产品，它具有启闭力矩小、速度快、振动小、使用寿命长、操作安全可靠等特点，主要用于气、液体输送管道的切断或泄放。
系列平行式双闸阀结构特点：
1、阀门采用两块互相平行的闸板及其楔紧装置组成的密封结构取代传统的楔式闸阀结构。
2、阀门密封机构各零件互相分离，即使在温度变化时引起变形也仍能保证密封，且不会因高温膨胀而使闸板挤住打不开。
3、阀门密封采用耐磨、耐腐蚀材料制成，延长了阀门的使用寿命。
4、在高温、高压情况下，进口一侧闸板设计为可泄压方式、防止由于温度变化而引起的腔内压力异常升高的现象，保证使用安全。
5、全封闭结构，防护性能好，可全天候使用。
自动补偿平衡式双平板闸阀产品主要参数：
|
基本型号
|
(k)Z44WH(Y)、(K)Z544WH(Y)、(K)Z644WH(Y)、(K)Z744WH(Y)、(K)Z944WH(Y)
|
|
(k)Z64WH(Y)、(K)Z564WH(Y)、(K)Z664WH(Y)、(K)Z764WH(Y)、(K)Z964WH(Y)
|
|
压力等级范围
|
PN1.6～10.0MPa
|
Class 150～600
|
|
通径范围
|
DN150～1000mm
|
2"～40"
|
|
驱动方式
|
手轮驱动
|
齿轮动、气动、液动、电动
|
|
适用范围
|
Class 150～300(PN1.6～4.0)
|
Class400(PN6.4)
|
Class600
|
4"～36"
|
|
(PN10.0)
|
(DN100～900mm)
|
|
2"～6"(DN50～150mm)
|
2"～4"(DN50～100mm)
|
2"～3"(DN50～80mm)
|
/
|
注：本公司可根据用户要求提供产品。
自动补偿平衡式双平板闸阀产品性能规范：
|
压力等级
|
常温试验压力(MPa)
|
适用温度
|
适用介质
|
|
壳体体验
|
左密封
|
右密封
|
低压气密封
|
普通型
|
抗硫型
|
|
公称压力(MPa)
|
1.6
|
2.4
|
1.76
|
1.76
|
0.6
|
（-29～121℃ ）或按用户要求
|
石油、天然气、水等非腐蚀性介质
|
含H2S、CO2的石油、天然气、水等腐蚀性介质
|
|
2.5
|
3.75
|
2.75
|
2.75
|
0.6
|
|
4
|
6
|
4.4
|
4.4
|
0.6
|
|
6.4
|
9.6
|
7.04
|
7.04
|
0.6
|
|
10
|
15
|
11
|
11
|
0.6
|
|
磅级(Lb)
|
150
|
3
|
2.2
|
2.2
|
0.6
|
|
300
|
7.5
|
5.5
|
5.5
|
0.6
|
|
600
|
15
|
11
|
11
|
0.6
|
自动补偿平衡式双平板闸阀产品采用标准：
|
设计依据
|
GB
|
APl
|
|
设计标准
|
JB/T5298
|
APl 6D
|
|
ASME B 16.34
|
|
结构长度
|
法兰
|
GB/T 12221
|
APl 6D
|
|
JB/T 5298
|
ASME B 16.10
|
|
焊接
|
GB/T 15188.1
|
|
|
连接法兰
|
GB/T9113
|
ASME B 16.5
|
|
JB /T 79
|
MSS SP44
|
|
对焊端
|
GB/T 12224
|
ASME B 16.25
|
|
试验和检验
|
JB/T 9092
|
APl 6D
|
|
APl 598
|
注：阀门连接法兰尺寸可根据用户要求设计制造。
自动补偿平衡式双平板闸阀主要零件材料：
|
序号
|
零件名称
|
材料
|
|
普通型
|
抗硫型
|
|
GB
|
ASTM
|
GB
|
ASTM
|
|
1
|
阀体
|
WCB
|
A216-WCB
|
WCB
|
A216-WCB
|
|
2
|
阀板架
|
WCB
|
A216-WCB
|
WCB
|
A216-WCB
|
|
3
|
楔块
|
WCB+STL
|
A216-WCB+STL
|
WCB+STL
|
A216-WCB+STL
|
|
4
|
闸板
|
25+STL
|
A105+STL
|
1Cr18Ni9+STL
|
A276-304+STL
|
|
5
|
阀座
|
25+STL
|
A105+STL
|
1Cr18Ni9+STL
|
A276-304+STL
|
|
6
|
阀杆
|
2Cr13
|
A276-410
|
1Cr18Ni9
|
A276-304
|
|
7
|
上密封座
|
1Cr13
|
A276-410
|
1Cr18Ni9
|
A276-304
|
|
8
|
填料
|
柔性石墨
|
|
9
|
填料压套
|
2Cr13
|
A276-410
|
2Cr13
|
A276-402
|
|
10
|
填料压盖
|
WCB
|
A276-WCB
|
WCB
|
A276-WCB
|
|
11
|
指示针
|
1Cr13
|
A276-410
|
1Cr13
|
A276-410
|
|
12
|
垫片
|
柔性石墨+1Cr18Ni9
|
柔性石墨+304
|
柔性石墨+1Cr18Ni9
|
柔性石墨+304
|
|
13
|
阀盖
|
WCB
|
A216-WCB
|
WCB
|
A216-WCB
|
|
14
|
螺柱
|
35CrMoA
|
A193-B7
|
35CrMoA
|
A193-B7
|
|
15
|
螺母
|
35
|
A194-2H
|
35
|
A194-2H
|
|
16
|
支架
|
WCB
|
A216-WCB
|
WCB
|
A216-WCB
|
|
17
|
阀杆螺母
|
ZQA19-4
|
C95500
|
ZQA19-4
|
C95500
|
|
18
|
压盖
|
25
|
A105
|
25
|
A105
|
|
19
|
手轮H
|
QT400-17
|
A536-60-40-18
|
QT400-17
|
A536-60-40-18
|
|
20
|
指示罩
|
25
|
A105
|
25
|
A105
|
注：阀门主要零部件材质可根据实际工况条件或用户特殊要求设计选用。
自动补偿平衡式双平板闸阀主要外形尺寸：
型号(K)Z5(6、9）4(6)4W(F、Y、D) PN1.6、2、5MPa PN2.0MPa(Class150)
|
DN(mm)
|
NPS(in)
|
法兰
|
对焊
|
手动
|
齿动
|
齿动装置
|
气动 液动
|
电动
|
电动装置
|
|
L
|
L1
|
H
|
H2
|
D0
|
B
|
B1
|
B0
|
P
|
P1
|
P0
|
E
|
E1
|
E0
|
|
50
|
2
|
178
|
216
|
475
|
360
|
250
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
690
|
572
|
200
|
SMC-04
|
|
65
|
|
21/2
|
241
|
535
|
425
|
300
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
747
|
637
|
200
|
SMC-04
|
|
80
|
3
|
203
|
283
|
600
|
460
|
300
|
-
|
-
|
-
|
-
|
1075
|
820
|
250
|
812
|
672
|
200
|
SMC-04
|
|
100
|
4
|
229
|
305
|
700
|
535
|
350
|
-
|
-
|
-
|
--
|
1240
|
945
|
250
|
960
|
795
|
508
|
SMC-03
|
|
150
|
6
|
267
|
403
|
910
|
685
|
350
|
-
|
-
|
-
|
-
|
1400
|
1065
|
300
|
1170
|
945
|
508
|
SMC-03
|
|
200
|
8
|
292
|
419
|
1095
|
815
|
350
|
1235
|
900
|
310
|
BA-0
|
1595
|
1210
|
300
|
1355
|
1075
|
508
|
SMC-03
|
|
250
|
10
|
330
|
457
|
1370
|
965
|
450
|
1510
|
1050
|
310
|
BA-0
|
1800
|
1370
|
350
|
1630
|
1095
|
305
|
SMC-00
|
|
300
|
12
|
356
|
502
|
1470
|
1100
|
500
|
1610
|
1185
|
310
|
BA-0
|
2090
|
1590
|
350
|
1730
|
1230
|
305
|
SMC-00
|
|
350
|
14
|
381
|
572
|
1730
|
1250
|
600
|
1890
|
1345
|
460
|
BA-1
|
2420
|
1845
|
350
|
2020
|
1417
|
305
|
SMC-00
|
|
400
|
16
|
406
|
610
|
1870
|
1375
|
650
|
2030
|
1470
|
460
|
BA-1
|
2615
|
1995
|
400
|
2160
|
1532
|
305
|
SMC-00
|
|
450
|
18
|
432
|
660
|
2185
|
1485
|
700
|
2415
|
1625
|
460
|
BA-2
|
2895
|
2205
|
500
|
2500
|
1651
|
305
|
SMC-1
|
|
500
|
20
|
457
|
711
|
2335
|
1575
|
800
|
2565
|
1715
|
460
|
BA-2
|
3160
|
2405
|
600
|
2650
|
1741
|
305
|
SMC-1
|
|
600
|
24
|
508
|
813
|
2815
|
1995
|
1000
|
3045
|
2135
|
460
|
BA-2
|
3885
|
2955
|
650
|
3130
|
2161
|
457
|
SMC-2
|
|
700
|
28
|
610
|
914
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
4065
|
3090
|
700
|
3630
|
2470
|
457
|
SMC-2
|
|
800
|
32
|
660
|
965
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
4135
|
2933
|
610
|
SMC-3
|
|
900
|
36
|
813
|
1016
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
+
|
+
|
+
|
4605
|
3260
|
610
|
SMC-3
|
上海玄工阀门是上海阀门著名生产厂家，我们可以为您提供专业的解决方案，包括设计、定做、成套、运行、服务。我们致力于为广大客户供应价格实惠，品质上乘的自动补偿平衡式双平板闸阀。感谢您访问我们的网站【上海玄工阀门制造厂家http://www.famenbaike.com】如有任何疑问，您可以致电021-51061030给我们，我们一定会尽心尽力为您提供优质的服务。我们立志成为世界领先的阀门制造商。
相关产品推荐：天然气平板闸阀、耐热钢楔式闸阀、平行式双闸板闸阀、手动浆液阀、螺栓式阀盖锻钢法兰闸阀
|
