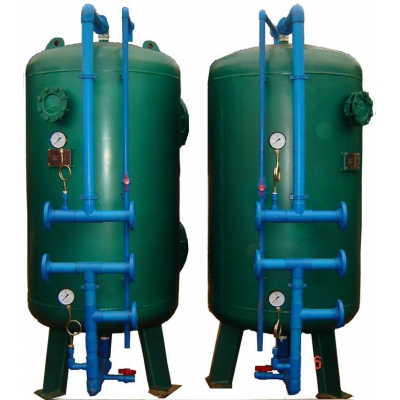

海能GWF型高效无阀过滤器

GWF型高效无阀过滤器减少了阀门的使用量，降低了设备故障点的数量，自动反冲洗，滤速高（可达30-35m/h），占地面积小反冲洗彻底。

高效无阀过滤器设计参数有：

1. 平均滤速：30-35m/h

2. 平均反冲洗水强度：14-16L/㎡.S 平均气洗强度：60L/㎡。S

3. 反冲洗历时：4-6min

4. 期终水头损失值：1.5m、1.70m、1.90m（三挡任选）

5. 反冲洗膨胀高度：1200*40%外加100mm安全高

6. 滤料层高度：1200mm承托层厚度200mm

7. 滤料是特殊工艺纤维球

8. 承托层：不同规格的石英砂

高效无阀过滤器适用于

1. 自来水厂过滤处理时，进水悬浮物宜小于15mg/L,出水悬浮物小于3mg/L\

2. 循环冷却水旁滤处理时，进水悬浮物一般在15-30mg/L，出水悬浮物一般小于5MG/L

3. 用于’加药凝聚剂处理“，进水悬浮物50-100mg/L，出水悬浮物一般小于5mg/L

型号名称		GWF-600	GXQ-800	GWF-1000	GWF-1200	GWF-1500	GXQ-1600	GXQ-1800
处理水量（m³/h）		10	15	25	40	60	70	90
规格（mm）		φ600×3000	φ800×3100	φ1000×3200	φ1200×3300	φ1500×3950	φ1600×3850	φ1800×3750
进水管（mm）		DN50	DN50	DN80	DN100	DN125	DN125	DN125
出水管（mm）		DN50	DN50	DN80	DN100	DN125	DN125	DN125
反洗进水管（mm）		DN50	DN50	DN80	DN100	DN125	DN125	DN125
反洗出水管（mm）		DN50	DN50	DN80	DN100	DN125	DN125	DN125
正洗出水管（mm）		DN50	DN50	DN80	DN100	DN125	DN125	DN125
进气管（mm）		DN40	DN50	DN65	DN80	DN80	DN100	DN100
纤维球高度（mm）		1200	1200	1200	1200	1500	1500	1500
石英砂高度	2-4mm	100	100	100	100	100	100	100
	4-8mm	100	100	100	100	100	100	100
	8-16mm	100	100	100	100	100	100	100
	16-32mm	100	100	100	100	200	200	200
预埋钢板 L×B×δ（mm）		200×200×14	200×200×14	200×200×14	200×200×14	200×200×14	250×250×14	250×250×14
基础尺寸φ₁（mm）		1000	1200	1400	1600	1900	2000	2200
基础尺寸φ₂（mm）		300	500	700	900	1200	1300	1500
设备净重（t）		0.51	0.77	1.24	1.68	2.83	3.54	4.28
型号名称		GXQ-2000	GXQ-2200	GXQ-2400	GXQ-2600	GXQ-2800	GXQ-3000	GXQ-3200
处理水量		110	130	160	180	210	240	280
规格（mm）		φ2000×3950	φ2200×4050	φ2400×4200	φ2600×4300	φ2800×4400	φ3000×4500	φ3200×4600
进水管（mm）		DN150	DN150	DN200	DN200	DN200	DN250	DN250
出水管（mm）		DN150	DN150	DN200	DN200	DN200	DN250	DN250
反洗进水管（mm）		DN150	DN150	DN200	DN200	DN200	DN250	DN250
反洗出水管（mm）		DN150	DN150	DN200	DN200	DN200	DN250	DN250
正洗出水管（mm）		DN150	DN150	DN200	DN200	DN200	DN250	DN250
进气管（mm）		DN125	DN125	DN150	DN150	DN150	DN150	DN200
纤维球高度（mm）		1500	1500	1500	1500	1500	1500	1500
石英砂高度	2-4mm	100	100	100	100	100	100	100
	4-8mm	100	100	100	100	100	100	100
	8-16mm	100	100	100	100	100	100	100
	16-32mm	200	200	200	200	200	200	200
预埋钢板 L×B×δ（mm）		250×250×14	300×300×14	300×300×14	300×300×14	350×350×14	350×350×14	350×350×14
基础尺寸φ₁（mm）		2400	2600	2800	3000	3200	3400	3600
基础尺寸φ₂（mm）		1700	1900	2100	2300	2500	2700	2900
设备净重（t）		5.23	6.68	7.92	9.15	10.46	11.78	13.31

（2）GXJ型高效纤维过滤器

型号名称		GXJ-600	GXJ-800	GXJ-1000	GXJ-1200	GXJ-1500	GXJ-1600	GXJ-1800
处理水量（m³/h）		10	15	25	40	60	70	90
规格（mm）		φ600×3000	φ800×3100	φ1000×3200	φ1200×3300	φ1500×3450	φ1600×3550	φ1800×3650
进水管（mm）		DN50	DN50	DN80	DN100	DN100	DN125	DN125
出水管（mm）		DN50	DN50	DN80	DN100	DN100	DN125	DN125
反洗进水管（mm）		DN50	DN50	DN80	DN100	DN100	DN125	DN125
反洗出水管（mm）		DN50	DN50	DN80	DN100	DN100	DN125	DN125
正洗出水管（mm）		DN50	DN50	DN80	DN100	DN100	DN125	DN125
纤维球高度（mm）		1200	1200	1200	1200	1500	1500	1500
石英砂高度	2-4mm	100	100	100	100	100	100	100
	4-8mm	100	100	100	100	100	100	100
	8-16mm	100	100	100	100	100	100	100
	16-32mm	100	100	100	100	200	200	200
功率（KW）		4	4	4	4	5.5	5.5	5.5
预埋钢板 L×B×δ（mm）		200×200×14	200×200×14	200×200×14	200×200×14	200×200×14	250×250×14	250×250×14
基础尺寸φ₁（mm）		300	500	700	900	1200	1300	1500
基础尺寸φ₂（mm）		1000	1200	1400	1600	1900	2000	2200
型号名称		GWF-2000	GWF-2200	GWF-2400	GWF-2600	GWF-2800	GWF-3000	GWF-3200
处理水量（m³/h）		110	130	160	180	210	240	280
规格（mm）		φ2000×3950	φ2200×4050	φ2400×4200	φ2600×4300	φ2800×4400	φ3000×4500	φ3200×4600
进水管（mm）		DN150	DN150	DN200	DN200	DN200	DN200	DN250
出水管（mm）		DN150	DN150	DN200	DN200	DN200	DN200	DN250
反洗进水管（mm）		DN150	DN150	DN200	DN200	DN200	DN200	DN250
反洗出水管（mm）		DN150	DN150	DN200	DN200	DN200	DN200	DN250
正洗出水管（mm）		DN150	DN150	DN200	DN200	DN200	DN200	DN250
纤维球高度（mm）		1500	1500	1500	1500	1500	1500	1500
石英砂高度	2-4mm	100	100	100	100	100	100	100
	4-8mm	100	100	100	100	100	100	100
	8-16mm	100	100	100	100	100	100	100
	16-32mm	200	200	200	200	200	200	200
功率（KW）		11	11	18.5	18.5	22	22	22
预埋钢板 L×B×δ（mm）		250×250×14	300×300×14	300×300×14	300×300×14	350×350×14	350×350×14	350×350×14
基础尺寸φ₁（mm）		1700	1900	2100	2300	2500	2700	2900
基础尺寸φ₂（mm）		2400	2600	2800	3000	3200	3400	3600

产品技术参数
品牌：	山东海能
预埋钢板 L×B×δ（：	250×250×14
