JG型机械过滤器

一、原理概述

机械过滤器是一种采用石英砂（或石英砂和无烟煤）作为填料的过滤器，过滤阻力小，比表面积大，耐酸碱性强，抗污染性好等优点，机械过滤器的独特优点还在于通过优化滤料和过滤器的设计，实现了过滤器的自适应运行，滤料对原水浓度、操作条件、预处置工艺等具有很强的自适应性，即在过滤时滤床自动形成上疏下密状态，有利于在各种运行条件下保证出水水质，反洗时滤料充分散开，清洗效果好。机械过滤器可有效去除水中的悬浮物，并对水中的胶体、铁、有机物、农药、锰、细菌、病毒等污染物有明显的去除作用。

设备采用碳钢罐体为过滤容器，耐压0.6MPa。内装经过加工处理的石英砂。通过重力沉降、阻力截流、接触凝聚等作用去除水中的杂质。水自上而下经过滤料层时，大分子类的杂质被滤料层表面截流，沉降在其表面。石英砂装填在过滤器底部，使布水效果均匀充分。过滤可以使水中泥砂、铁锈、胶体物、悬浮物等直径大于10-4的杂质得到有效去除。

过滤器运行一定时间后，其滤料的纳污能力饱和，需要进行反、正冲洗等一系列操作，将沉降在滤料表面的杂质排出过滤器。

二、结构

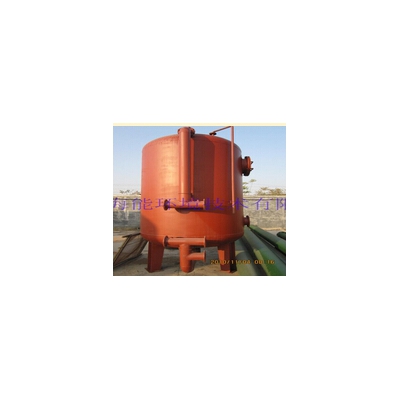

本设备为立式圆筒形容器，上、下均为椭圆形压制封头，底部有三个支柱，本体及管道内壁涂有高强度的防腐保护层，设备内部装有不同颗粒度的石英砂过滤材料，上部有进水分布装置；下部有穹形孔板。外部正面有进水，出水，反洗进水及排水等管道和阀门，亦有压力表等装置。

三、适用范围

机械过滤器广泛用于电力、电子、饮料、自来水、石油、化工、冶金、纺织、造纸、食品、游泳池、市政工程等各种工艺用水、生活用水、循环用水和废水的深度处置领域。是反渗透、电渗析、离子交换器等水处理系统的前处理不可缺少的设备。

四、技术参数及特点

1、过滤速度一般为8-10m/h；

2、反洗强度：14-16L/m2·s；

3、操作简单，维护方便，运行可靠；

4、设备结构简单、过滤阻力小；

5、处理流量大、过滤效率高、反冲次数少、反洗效果好。

六、设备选型表

型号名称			JG-1000	JG-1200	JG-1500	JG-1600	JG-1800	JG-2000	JG-2200
处理水量（m3/h）			6-8	9-11	14-17	16-20	20-25	25-31	30-38
高度（mm）			3370	3550	3700	3750	3850	3950	4150
进水管径（mm）			DN50	DN50	DN80	DN80	DN80	DN80	DN100
出水管径（mm）			DN50	DN50	DN80	DN80	DN80	DN80	DN100
反洗进水管径（mm）			DN80	DN100	DN125	DN125	DN125	DN150	DN200
反洗出水管径（mm）			DN80	DN100	DN125	DN125	DN125	DN150	DN200
正洗出水管径（mm）			DN50	DN50	DN80	DN80	DN80	DN80	DN100
石英砂铺设高度 (mm)	滤层	0.6-1.2mm	700	700	700	700	700	700	700
石英砂铺设高度 (mm)	承托层	2-32mm	500	500	500	500	500	500	500
预埋钢板 L×B×δ（mm）			200×200×14	200×200×14	200×200×14	250×250×14	250×250×14	250×250×14	300×300×14
基础尺寸φ1（mm）			700	900	1200	1300	1500	1700	1900
基础尺寸φ2（mm）			1400	1600	1900	2000	2200	2400	2600
设备净重（t）			2.17	3.03	4.6	5.51	6.82	8.31	10.50
型号名称			JG-2400	JG-2600	JG-2800	JG-3000	JG-3200	JG-3400	JG-4000
处理水量			36-45	42-53	49-62	56-71	64-80	72-91	100-126
高度（mm）			4250	4350	4450	4550	4650	4750	5050
进水管径			DN100	DN100	DN125	DN125	DN125	DN125	DN150
出水管径			DN100	DN100	DN125	DN125	DN125	DN125	DN150
反洗进水管径			DN200	DN200	DN200	DN250	DN250	DN250	DN300
反洗出水管径			DN200	DN200	DN200	DN250	DN250	DN250	DN300
正洗出水管径			DN100	DN100	DN125	DN125	DN125	DN125	DN150
石英砂铺设高度 (mm)	滤层	0.6-1.2mm	700	700	700	700	700	700	700
石英砂铺设高度 (mm)	承托层	2-32mm	500	500	500	500	500	500	500
预埋钢板 L×B×δ（mm）			300×300×14	300×300×14	350×350×14	350×350×14	350×350×14	350×350×14	350×350×14
基础尺寸φ1（mm）			2100	2300	2500	2700	2900	3100	3700
基础尺寸φ2（mm）			2800	3000	3200	3400	3600	3800	4400
设备净重（t）			12.38	14.39	16.51	18.85	21.28	20.01	33.48

公司提供定制，加工，解决方案。
