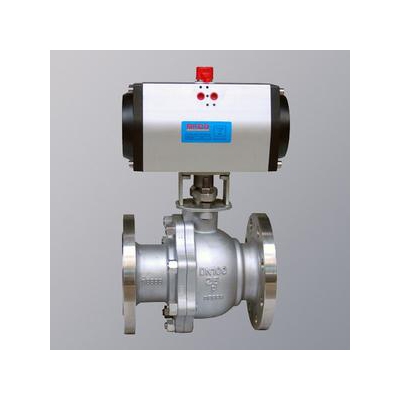

| 一、Q641F气动球阀： Q641F气动球阀问世于20世纪50年代，随着科学技术的飞速发展，生产工艺及产品结构的的不断改进，在短短的40年时间里，已迅速发展成为一种主要的阀类。在西方国家工业发达的国家，球阀的使用正在逐年不断的上升，在我国，球阀被广泛的应用在石油炼制、长输管线、化工、造纸、制药、水利、电力、市政、钢铁等行业，在国民经济中占有举足轻重的地位。 二、Q641F气动球阀的特点： 1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。 2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。 3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。 4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。 5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。 6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。 7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。 执行机构 采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。 三、产品执行标准：Q641F气动球阀的执行标准 |
|
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验 与检验 |
|
API608 |
ASME/ANS B16.10 |
ASME/SNS B16.5 |
API 598 |
| 四、主要性能规范：Q641F气动球阀主要性能规范 |
|
公称压力 |
1.6 MPa |
2.5 MPa |
4.0 MPa |
6.4 MPa |
10.0 MPa |
150 Lb |
300 Lb |
600 Lb |
|
强度试验 |
2.4 MPa |
3.75 MPa |
6.0 MPa |
9.5 MPa |
15.0 MPa |
3.1 MPa |
7.5 MPa |
15.0 MPa |
|
水密封试验 |
1.76MPa |
2.75 MPa |
4.4 MPa |
7.04 MPa |
11.0 MPa |
2.2 MPa |
5.5? MPa |
11.0 MPa |
|
气密封试验 |
0.6MPa |
|||||||
| 五、主要零部件材料：Q641F气动球阀主要零部件材料 |
|
名称 |
WCB类 |
CF8类 |
CF3 |
CF8M |
CF3M |
||
|
阀体 |
A216-WCB |
CF8 |
CF3 |
CF8M |
CF3M |
||
|
球体 |
A105-1025 |
CF8 |
CF3 |
CF8M |
CF3M |
||
|
阀杆 |
2Cr13 |
CF8 |
CF3 |
CF8M |
CF3M |
||
|
阀座 |
PTFE/增强PTFE |
||||||
|
阀座支承圈 |
A105-1025 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
||
|
弹簧 |
3yc-7/17-49H |
||||||
|
螺母 |
A194-2H |
A194-8 |
|||||
|
螺柱 |
A193-B7 |
A193-B8 |
|||||
|
O形圈 |
NBR |
氟橡胶 |
|||||
| 六、产品结构图：Q641F气动球阀结构图 |
 |
