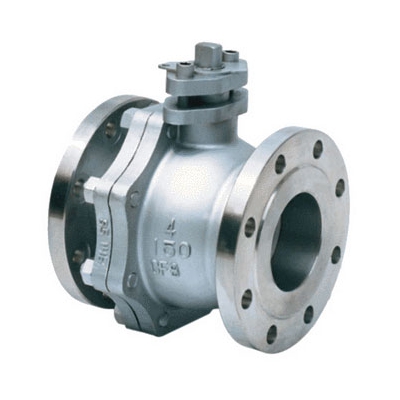

| 一、Q41F美标球阀： 1、Q41F美标球阀采用先进的球体和阀座硬化技术,球体与阀座完全采用金属对金属的密封方式,为了确保阀门在各种温度和压力下的可靠密封,针对用记的不同使用工况和要求,可以采用多种先进的球体和阀座的硬化技术,包括超音速喷涂、镍基喷焊、表面特殊硬化、硬质合金喷焊以及采用高强度高硬度陶瓷材料等，球体和阀座表面硬度一般可达到HRC60以上，最高可达HRC74以上。密封面材料耐温可达到540℃，最高可达980℃。材料的结合强度可以达到10000PSI以上，密封面材料还具有很好的耐磨擦、耐冲击等性能。Q41F不锈钢球阀能够适用于绝大数苛刻工况条件。 2、Q41F美标球阀防止阀门在高温下的涨死高温工况下由于热膨胀容易引起球体与阀座的涨死从而导致阀门无法开启。Q41F不锈钢球阀采用了碟簧或弹簧加载的密封结构，在高温下零部件的热膨胀可以被蝶簧或弹簧所吸收，故能够保证阀门在高温下不被涨死，并能够在高温下灵活启闭。 3、优异的密封性能采用独特的球体研磨工艺，通过球体与研磨器具在空间不同方位的旋转，使球体表面达到极高的圆度和光洁度，阀门的密封性能完全达到或超过标准要求。 二、Q41F美标球阀的特点： 1． 流体阻力小，其阻力系数与同长度的管段相等。 2． 结构简单、体积小、重量轻。 3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。 4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。 5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。 7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 三、产品执行标准：Q41F美标球的执行标准 |
|
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验 与检验 |
|
API608 |
ASME/ANS B16.10 |
ASME/SNS B16.5 |
API 598 |
| 四、主要性能规范：Q41F美标球主要性能规范 |
|
公称压力 |
1.6 MPa |
2.5 MPa |
4.0 MPa |
6.4 MPa |
10.0 MPa |
150 Lb |
300 Lb |
600 Lb |
|
强度试验 |
2.4 MPa |
3.75 MPa |
6.0 MPa |
9.5 MPa |
15.0 MPa |
3.1 MPa |
7.5 MPa |
15.0 MPa |
|
水密封试验 |
1.76MPa |
2.75 MPa |
4.4 MPa |
7.04 MPa |
11.0 MPa |
2.2 MPa |
5.5? MPa |
11.0 MPa |
|
气密封试验 |
0.6MPa |
|||||||
| 五、主要零部件材料：Q41F美标球阀主要零部件材料 |
|
名称 |
WCB类 |
CF8类 |
CF3 |
CF8M |
CF3M |
||||
|
阀体 |
A216-WCB |
CF8 |
CF3 |
CF8M |
CF3M |
||||
|
球体 |
A105-1025 |
CF8 |
CF3 |
CF8M |
CF3M |
||||
|
阀杆 |
2Cr13 |
CF8 |
CF3 |
CF8M |
CF3M |
||||
|
阀座 |
A105 |
0Cr18Ni9 |
00Cr18Ni10 |
1Cr18Ni12Mo2Ti |
00Cr17Ni14Mo2 |
||||
|
阀座支承圈 |
A105-1025 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
||||
|
弹簧 |
3yc-7/17-49H |
||||||||
|
螺母 |
A194-2H |
A194-8 |
|||||||
|
螺柱 |
A193-B7 |
A193-B8 |
|||||||
|
O形圈 |
304+柔性石墨 |
304L+柔性石墨 |
316+柔性石墨 |
316L+柔性石墨 |
304+柔性石墨 |
||||
| 六、产品结构图：Q41F美标球阀结构图 |
 |
