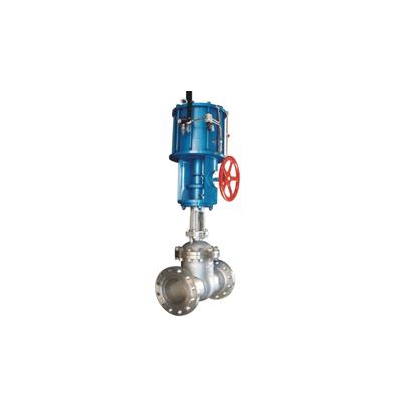

一、 Z641H气动带手动闸阀简介：
Z641H气动带手动闸阀是具有气动执行机构和手动及其保护机构的低支架闸阀。气动闸阀由于采用双层气缸结构，与单气缸式气动闸阀相比，提升力增大了一倍。阀门具备缓冲机构，能有效地减速轻了关闭阀门时，活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损，也能避免闸板卡死的现象。
二、Z641H气动带手动闸阀的特点：
1、 本阀主要由阀体、阀盖、闸板、阀杆、密封圈、双层气缸及其活塞、活塞杆、隔板连同缓冲机构、手动机构、气动-手动转换装置和阀盖填料装置等部分组成。
2、上活塞行至行程上端可顶上上回讯器，使之发讯；下活塞行之行程下端可顶下下回讯器，使之发讯，以作为闸阀开闭信息在中央操作室的模拟仪表盘上进行显示。
3、手轮上部的外伸指示杆的上升和下降，标志着该阀的闸板是处于提升状态还是下降状态。闸阀关闭时，外伸指示杆位于最低位置；反之，闸阀全开时，外伸指示杆位于最高位置。此即为本阀启闭状态的现场指示。
4、气缸盖上部装有气动-手动转换装置。将转换手柄顺时针方向提转到“气动”定位孔定位，闸阀处于气动操作状态；反之，将转换手柄逆时针方向提转到“手动”定于孔处定位，闸阀即可进行手动操作。带锥齿轮的手柄转换方向相反。手动操作闸阀时，手轮旋向和普通手动阀一样，即顺时针转为关，逆时针转为开。带锥齿轮转动的相反。
三、执行标准：Z641H气动带手动闸阀的执行标准 |
