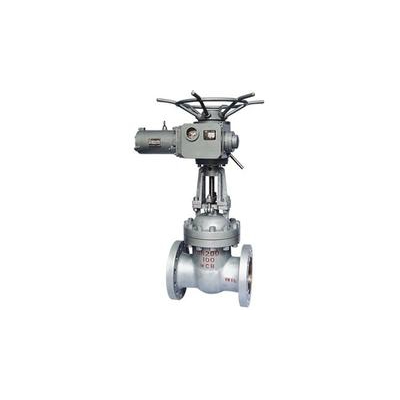

一、Z941H电动闸阀概述：
Z941H电动闸阀主要产品广泛应用于水利、建筑、消防、电力、环保、石油、化工、医药等各个领域。为电装公司的主打产品，主要用途高中压法兰连接的闸阀适用于公称压力 PN1.6～16.0MPa, 工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。DN50～600mm应用规范 设计与制造GB/T12234 连接端尺寸结构度GB/T12221 法兰尺寸JB79 检验与试验 JB/T9092 材 料：碳钢 不锈钢
Z941H电动闸阀结构与特点:
1、选材考究符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立（Stellite）钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手动，启闭轻松自如。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。
二、Z941H电动闸阀--主要特点及用途
1、结构紧凑、设计合理、阀门刚性好，通道流畅，流阻系数小。
2、密封面采用不锈钢和硬质合金，使用寿命长。
3、采用柔性石墨填料板、密封可靠、操作轻便灵活。
4、驱动方式分手动、电动、气动、齿轮传动、结构形式；弹性楔式单阀、刚性楔式单阀板和双闸板型式。
5、广泛适用于石油、化工、火力发电厂等油品、水、蒸汽管路上作接通或截断管路中介质的启闭装置。
三、Z941H电动闸阀--设计、制造标准
1．设计制造按GB/T 12234-89
2、结构长度按GB/T 12221-89
3、法兰连接尺寸按：JB/T 79-94
4、阀门检查和试验按GB/T 13927-92
四、Z941H电动闸阀--主要性能规范
|
公称压力(MPa)
|
试验压力(MPa)
|
|||
|
壳体
|
密封(液)
|
密封(气)
|
上密封
|
|
|
1.6
|
2.4
|
1.76
|
0.6
|
1.76
|
|
2.5
|
3.8
|
2.75
|
0.6
|
2.75
|
|
4.0
|
6.0
|
4.4
|
0.6
|
4.4
|
|
6.4
|
9.6
|
7.04
|
0.6
|
7.04
|
|
10.0
|
15.0
|
11.0
|
0.6
|
11.0
|
|
16.0
|
24.0
|
17.6
|
0.6
|
17.6
|
五、Z941H电动闸阀--适用范围
|
壳体材料
|
适用介质
|
适用温度（℃）
|
|
碳素钢(C型)
|
水、蒸汽、油品
|
≤425
|
|
铬镍钛钢(P型)
|
硝酸类
|
≤200
|
|
铬镍钼钛钢(R型)
|
醋酸类
|
≤200
|
|
铬钼钢(I型)
|
水、蒸汽、油品
|
≤550
|
六、Z941H电动闸阀--主要连接及外形尺寸(PN16)
|
公称通径DN(in)
|
主要外形尺寸及连接尺寸(mm)
|
电动装置型号
|
|||||||
|
L
|
D
|
D1
|
D2
|
b
|
f
|
z-Φd
|
H
|
||
|
Z940、Z941、Z942
|
|||||||||
|
40
|
200
|
145
|
110
|
85
|
16
|
3
|
4-Φ18
|
595
|
ZB15
|
|
50
|
250
|
160
|
115
|
100
|
16
|
3
|
4-Φ18
|
653
|
ZB15
|
|
65
|
265
|
180
|
145
|
120
|
18
|
3
|
4-Φ18
|
665
|
ZB15
|
|
80
|
280
|
195
|
160
|
135
|
20
|
3
|
8-Φ18
|
725
|
ZB15
|
|
100
|
300
|
215
|
180
|
155
|
20
|
3
|
8-Φ18
|
787
|
ZB15
|
|
125
|
325
|
245
|
210
|
185
|
22
|
3
|
8-Φ18
|
806
|
ZB20
|
|
150
|
350
|
280
|
240
|
210
|
24
|
3
|
8-Φ23
|
955
|
ZB20
|
|
200
|
400
|
335
|
295
|
265
|
26
|
3
|
12-Φ23
|
1105
|
ZB40
|
|
250
|
450
|
405
|
355
|
320
|
30
|
3
|
12-Φ25
|
1343
|
ZB40
|
|
300
|
500
|
460
|
410
|
375
|
30
|
3
|
12-Φ25
|
1516
|
ZC45
|
|
350
|
550
|
520
|
470
|
435
|
34
|
4
|
16-Φ25
|
1678
|
ZC45
|
|
400
|
600
|
580
|
525
|
485
|
36
|
4
|
16-Φ30
|
1849
|
ZC90
|
|
450
|
650
|
640
|
585
|
545
|
38
|
4
|
20-Φ30
|
1937
|
ZC90
|
|
500
|
700
|
705
|
650
|
608
|
42
|
4
|
20-Φ34
|
2234
|
ZC120
|
|
600
|
800
|
840
|
770
|
718
|
46
|
5
|
20-Φ41
|
2432
|
ZC180
|
|
700
|
900
|
910
|
840
|
788
|
48
|
5
|
24-Φ41
|
2489
|
ZC250
|
|
800
|
1000
|
1020
|
950
|
898
|
50
|
5
|
24-Φ41
|
2643
|
ZC350
|
|
900
|
1100
|
1125
|
1050
|
998
|
52
|
5
|
28-Φ41
|
2945
|
ZC500
|
|
1000
|
1200
|
1255
|
1170
|
1110
|
54
|
5
|
28-Φ42
|
3083
|
ZC500
|
|
1200
|
1350
|
1485
|
1390
|
1325
|
56
|
5
|
32-Φ48
|
3382
|
ZC800
|
|
1400
|
1500
|
1685
|
1590
|
1525
|
58
|
5
|
36-Φ48
|
3718
|
ZC1000
|
