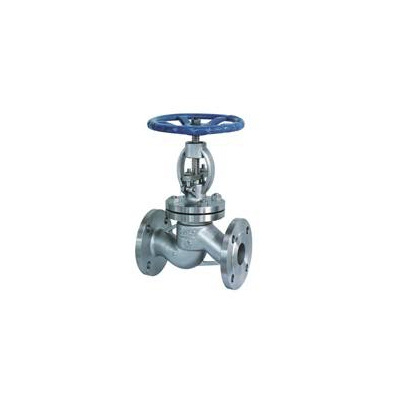

国标不锈钢截止阀

产 品 价 格： 议价

品牌 / 型号：
正隆
配 送 仓 库：
浙江 温州市现货
购 买 数 量：
总量：300/支, 最少起订量：1/支
发 货 期 限：
自付款之日起 14 日内发货
浏 览 次 数：
2791访问
更 新 时 间：
2020-03-06 20:51

询问价格定制加工人工咨询

发票支持 普通发票 增值税发票
配送支持 送货上门
支付支持 支付宝 银行转帐
  • 交易流程

  • 购买产品

  • 确定转化订单

  • 支付订单

  • 完成交易

联系方式

大家都在看
  • 品牌： 正隆

其他： 加入收藏违规举报诚信档案更多产品

高温高中压截止阀

Z41W-16P~64P不锈钢截止阀系列产品，主要用来切断(或接通)管路介质。适用于化工等行业的硝酸、醋酸等场合。
该系列产品按国家标准生产，具有结构先进，工艺性能，各项性能指标达到先进标准水平。J41国标不锈钢截止阀1.6MPa主要连接尺寸及重量



尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170

J41国标不锈钢截止阀2.5MPa主要连接尺寸及重量





尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 449 663 750 1170

J41国标不锈钢截止阀4.0MPa主要连接尺寸及重量





尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L mm 130 150 160 180 200 230 290 310 350 400 480 600 650 750 850 950
H mm 200 243 253 280 312 321 325 355 415 460 510 700 975 1115 1250 1380
W mm 120 140 160 160 200 200 240 240 280 320 360 560 600 700 800 900
重量 kg 5 6.5 7 13.5 16 32 45 60 80 107 134 268 491 705 850 1234

J41国标不锈钢截止阀6.4MPa主要连接尺寸及重量





尺寸 DN 15 20 25 40 50 65 80 100 125 150
L mm 170 190 210 230 260 300 340 380 430 550
H mm 195 228 250 325 360 410 450 485 537 646
W mm 140 160 180 200 240 280 320 360 400 450
重量 kg 10 13 15 19 25 35 48 56 125 157

J41国标不锈钢截止阀10.0MPa主要连接尺寸及重量





尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L mm 170 190 210 230 260 300 340 380 430 500 550 650 775 900
H mm 195 228 250 325 360 410 450 485 537   840 925 1015 1200
W mm 100 100 120 160 160 180 200 200 240 - - - - -
重量 kg 10 12 17 25 30 40 68 92 107 - 310 590 850 1040

J41国标不锈钢截止阀16.0MPa主要连接尺寸及重量





尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200
L mm 170 190 210 230 260 300 340 380 430 500 550 650
H mm 148 156 175 200 231 262 470 500 557 613 671 765
W mm 100 100 120 140 160 180 360 400 450 450 500 500
重量 kg 4.64 7.42 10.07 12.3 15.2 29.71 65 83 125 175 249 375





产品概述
J41国标不锈钢截止阀结构特点
该型阀门采用平面密封和锥面密封两种密封型式，可使用于不同工况的介质要求，具有密封性能稳定，使用寿命长。逆时针转动手轮驱使阀杆带动阀瓣及膈膜迅速上升，打开通道使介质顺利通过。

   J41W-16P~64P国标不锈钢截止阀系列产品，主要用来切断(或接通)管路介质。适用于化工等行业的硝酸、醋酸等场合。
该系列产品按国家标准生产，具有结构先进，工艺性能，各项性能指标达到先进标准水平。



J41国标不锈钢截止阀主要零件材质



零件名称 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 1Cr13
阀杆 ZG1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 1Cr13
填料 PTFE编织 PTFE编织 PTFE编织 PTFE编织 石墨
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304

压盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12Mo2Ti ZG00Cr17Ni14Mo2 WCB
填料压环 1Cr18Ni9Ti 00Cr18Ni10 1Cr18Ni12Mo2Ti 00Cr17Ni14Mo2 1Cr13
螺栓 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45
公司提供定制，加工，解决方案。
产品技术参数
品牌： 正隆

• 包装

纸盒包装，木箱包装

• 取货

送货上门，验货自提

高温高中压截止阀
  • 永嘉县正隆阀门有限公司瓯北分公司
  • 联系：李启敬
  • 会员：离线　加为商友　发送信件
  • 电话：
  • 手机：
  • 地区：浙江 温州市
  • 地址：温州市永嘉县瓯北镇堡一文化路14号
