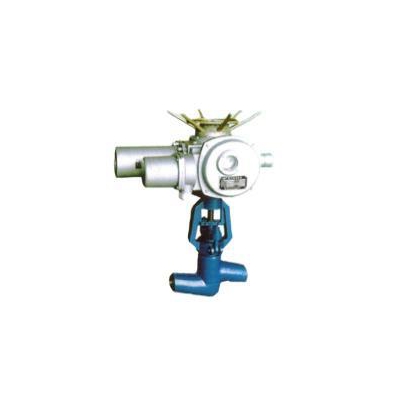

J961Y电动焊接截止阀

一、J961Y电动焊接截止阀概述：
J961Y电动焊接截止阀与Z型多回转电动执行器组成，电动焊接截止阀接受380VAC的电压即可实现远程开关操作，另外需要调节可以配电动调节型执行器。截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，一般不作调节和节流。
二、执行标准:J961Y电动焊接截止阀

设计与制造	结构长度	压力-温度	试验-检验
E101 JB/T3595 DL/T531	E101 JB2766 GB/T15188.1	E101 JB/T3595	E101 JB/T9092

三、压力试验:J961Y电动焊接截止阀

型号	公称压力	强度试验（MPa）	密封试验（MPa）	适用温度℃	适用介质
J61Y-250I J961Y-250I	25.O	37.5	27.5	≤550	水、蒸汽、油品
J61Y-320I J961Y-320I	32.0	48.0	35.2	≤550
J61Y-P54100V J961Y-P54100V	P54100V	30.0	11.0	≤540
J61Y-P64140V J961Y-P64140V	P54100V	42.0	15.4	≤540
J61Y-P57170V J961Y-P67170V	P57170V	63.0	18.7	≤570

四、主要零部件材料：J961Y电动焊接截止阀

阀体	阀盖	支架	阀杆	密封环	填料	阀杆螺母
WCB 25	WCB 25	WCB 25	2Cr13	增强柔性石墨	增强柔性石墨	ZCu1A110Fe3
WC6 12Cr1MoV	WC6 12Cr1MoV	WC6 25	38CrMoV 20Cr2MoV
WC9 12Cr1MoV	WC9 12Cr1MoV	WC9 25	38CrMoV 20Cr2MoV

五、产品结构图：J961Y电动焊接截止阀

公司提供定制，加工，解决方案。

产品技术参数
品牌：	正隆

• 包装

纸盒包装，木箱包装

• 取货

送货上门，验货自提
