品牌：金钛阀门 |
型号：HC42X |
名称：静音止回阀 |
|
公称通径：DN50~DN1200 |
公称压力：1.0~6.4MPa |
适用介质：水 |
|
连接形式：法兰 |
材质：铸铁、铸钢、球墨 |
是否加工定制：是 |
|
种类：止回阀 |
流动方向：单向 |
工作温度：常温 |

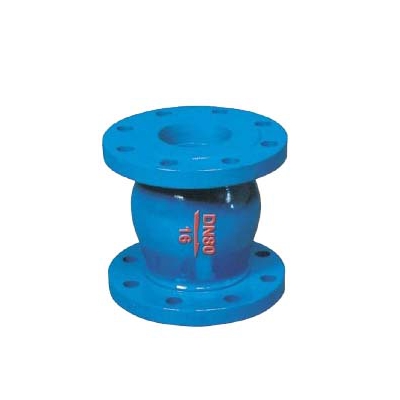

★HC42X静音止回阀产品概述
静音止回阀是依靠介质本身的流量而自动打开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀和背压阀，止回阀属于一种自动的阀门，其主要作用是防止介质倒流，以及溶解介质的泄放。止回阀还可以用于给其中的压力可能升至超过系统压力给予辅助系统提高管道的安全可靠，止回阀分为旋启式止回阀（依重心旋转）与升降式止回阀（沿轴线移动）
★HC42X静音止回阀性能特点
止回阀的作用是只允许介质向一个方向流动，而且阻止方向流动，通常着这种阀门是自动工作的，在一个方向流动压力作用下，阀瓣打开、流体反方向流动时，由流体压力和阀瓣的自重合阀瓣作用于阀座，从而切断流动，不易用于含有固体颗粒及粘度较大的介质。
产品详情
★HC42X静音止回阀产品结构说明
静音止回阀主要由阀体、阀瓣、导流体、阀座、轴承及弹簧等主要零件组成，内部流道采用流线型设计，压力损失及小，阀瓣行程很短，停泵时可以快速关闭，防止巨大的水锤声，具有静音关闭的特点。
HC42X静音止回阀的特点及用途
该阀主要用于给排水、消防、暖通系统，可安装在水泵出口处，以防止介质倒流及水锤对泵的损害。
★HC42X静音止回阀技术参数
|
公称压力 |
1.0~2.5Mpa |
公称通径 |
DN50~DN600 |
|
适用介质 |
水、油品、污水 |
适用温度 |
0~80℃ |
|
零件材质 |
阀体、导流体 |
球墨铸铁，灰铸铁 |
|
|
阀座、轴承、阀瓣、轴 |
铝青铜或铭不锈钢 |
||
|
弹簧 |
不锈钢 |
||
|
密封 |
橡胶 |
||
★HC42X静音止回阀连接尺寸
|
静音止回阀公称压力1.0~2.5MPa |
||||||||||
|
DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
125 |
125 |
150 |
185 |
240 |
300 |
350 |
450 |
500 |
550 |
★HC42X静音止回阀安装和说明
1、 安装前应将阀门清洗干净，并清除在运程过程中造成的缺陷。
2、 安装前必须仔细核对阀门上的标志和说明，是否符合使用要求
3、 水平或垂直安装均可，可根据施工工矿。
由于技术改进，有些参数不同，详情请咨询浙江金钛泵阀制造有限公司，电话：15167719797，来电给我们
