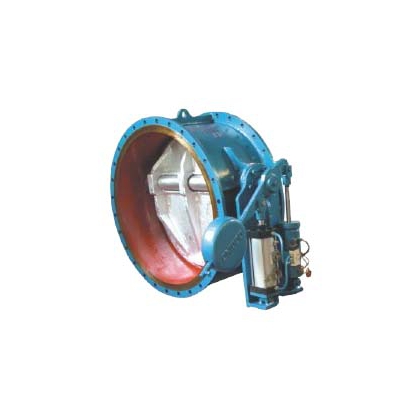

产品品牌：金钛阀门
产品型号：H647X
公称通径：DN200~DN2000
公称压力：1.0~4.0Mpa
适用介质：空气、氮气
适用温度：0~80℃
连接形式：法兰
材质：铸铁，铸钢，球磨铸铁，不锈钢
★微阻快闭蝶式止回阀H647X特点
本公司专业生产H647X微阻快闭蝶式蝶式止回阀是引进西德技术的碟型号双偏心止回阀，具有快开、快闭的装置。适用于燃性气体介质、安装在风机出口，防止介质逆流，起保护风机的作用。
★微阻快闭蝶式止回阀H647X产品简介
本系列止回阀是引进西德技术的蝶型号双偏心止回阀，具有快开快闭装置。带有辅助气缸装置及阻尼油缸适用于工作温≤350℃，瞬间不超过425℃，该阀适用于燃性气体介质等，安装在风机出口，以防止介质逆流，起到保持系统压力和保护风机的作用。
★微阻快闭蝶形止回阀H647X技术参数
|
品牌 |
金钛阀门 |
型号 |
H647X |
|
公称压力 |
1.0~2.5MPa |
公称通径 |
40~1400mm |
|
适用介质 |
水，油品，海水，污水 |
适用温度 |
0~80℃（如需要可达200℃） |
|
法兰标准 |
GB/T17241.6 GB/T9133 |
实验标准 |
GB/T13927 AP1598 |
|
材质 |
阀体，阀盖 |
铸铁，铸钢，球墨铸铁，不锈钢 |
|
|
阀瓣 |
铸钢，不锈钢 |
||
|
阀杆 |
不锈钢 |
||
|
密封 |
橡胶密封 |
||
★微阻快闭蝶形止回阀H647X连接尺寸
|
DN |
200 |
250 |
300 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
|
L |
230 |
250 |
270 |
310 |
330 |
350 |
390 |
430 |
470 |
510 |
550 |
630 |
710 |
790 |
870 |
950 |
|
LD |
300 |
300 |
350 |
450 |
450 |
450 |
550 |
650 |
650 |
800 |
800 |
1000 |
1000 |
|
|
|
|
H1 |
200 |
220 |
250 |
320 |
350 |
380 |
440 |
535 |
535 |
610 |
660 |
1100 |
1220 |
|
|
|
|
H2 |
370 |
400 |
450 |
500 |
530 |
560 |
580 |
830 |
830 |
890 |
895 |
1110 |
1220 |
|
|
|
|
H3 |
200 |
200 |
230 |
230 |
235 |
235 |
260 |
315 |
315 |
315 |
315 |
330 |
330 |
|
|
|
★微阻快闭蝶形止回阀安装使用
1、本止回阀气缸装置放在干燥处，不得碰水，通路两端需密封，长期存放需定期检查，加工表面没半年清除污垢，更换一次防锈漆。
2、安装前应仔细核对使用情况是否与本阀性能相符，并将阀门及管道清洗干净。
3、本阀应按箭头所示，介质流向安装。
4、进行管路强度密封试验时，要将碟板开启。
★微阻快闭蝶形止回阀保养和维修
1、液压油应定期检查和更换，并使阻尼油缸在完全充满油的状态，油质应清洁，油的过滤精度不低于50um.
2、工作油的粘度为17~13CST、推荐选用20号液压油，根据环境温度也可以选择其它牌号，阻尼油缸容量为4升。
3、碟版与重锤转臂的相对位置，碟板全关时，重锤转臂在管路轴线下方成45℃。
4、本阀出厂时，是按一般工矿调定的。如使用工矿与本阀调定不符，可能出现①碟板关闭速度过快，关闭撞击严重，这时可先将重锤沿杆向转臂中心移动，减小重锤的关闭办距，如还满足不了要求，将节流螺杆向里旋入，增大阻力，减少关闭速度。
②碟板关闭速度过慢，可先将节流螺杆向外旋出，在将重锤沿杆向外移动，增大重锤的关闭功能，以加快关闭速度。
5、要注意检查阻尼油缸中的油量。
订货流程
1、 微阻快闭蝶形止回阀H647X产品名称与型号，公称直径，阀体材质，公称压力，适用介质，连接方式，使用温度，是否带附件以便我们为您正确选型。
2、如有特殊要求请在产品时注明。
3、若已经由设计单位选定型号，请按型号直接向我司销售部订购。
4、当使用场合复杂时，请尽量提供设计图。
5、双方达成协议后，签订合同，可以传真至金钛销售部：0577-67363278，也可以直接致电给我们：0577-57667896.
