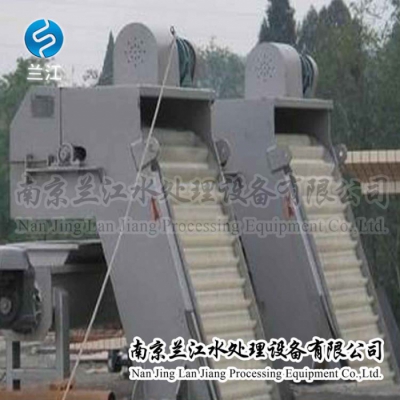

XQ型循环式耙齿清污机（回转式机械格栅）

     XQ型循环式齿耙清污机是一种可以连续自动拦截并清除流体中各种形状杂物的水处理专用设备，可广泛地应用于城市污水预处理的第二道（或第二道以后）格栅，作细格栅用，小规格最小间隙可达2mm。当单台宽度较大（B>1500mm)时,应考虑制作成并联机（即一台驱动装置驱动多组栅面）。

     也可以作为纺织、食品加工、造纸、皮革等行业废水处理工艺中的前级筛分设备，是目前我国最先进的固液筛分设备之一，填补了国内空白。

     结构紧凑、电气控制简单，便于实现自动化；耐蚀性优、能耗小、噪音低；除污动作连续、排污干净、分离效率高。

     该设备是由ABS工程塑料、尼龙或不锈钢制成的特殊形耙齿，按一定的排列次序装在耙齿轴上形成封闭式耙齿链，其下部装在进水渠水中。当传动系统带动链轮作匀速定向旋转时，整个耙齿链便自上而下运动，并携带固体杂物从液体中分离出来，流体通过耙齿间隙流出去，整个工作状态连续进行。由于耙齿的特殊结构形状，使耙齿链携带杂物到达上端反向运动时，前后耙间产生相对自清运动，促使杂物依靠重力脱落，设备后面可设置旋转的清污刷，进一步除净滞留在耙齿污物，如需要定货时需注明。

     1、理论过水量（未计栅渣等因素）=设计平局过栅流速×过水面积×过水面有效率；

     2、设计过水流速V=1m/s对应水位差约△H=200mm

     3、过水面积=渠宽B×（栅前水位h-△H）/sinα；

     4、表中过滤对应耙齿移动速度2m/min；

     5、实际过水流量应计入栅渣及水头等因素，一般按0.5倍理论值估算。
