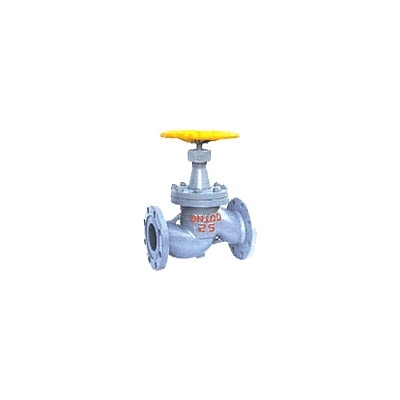

【J41B法兰氨用截止阀】产品简介：
|
零件名称 |
阀体、阀盖 |
密封圈 |
填料 |
填料压盖 |
阀杆 |
垫片 |
|
J41B-25C |
铸钢 |
巴氏合金 |
聚四氟 |
碳钢 |
聚四氟 |
|
|
J41B-25Z |
灰铸铁 |
|||||
|
J41B-25P |
不锈钢 |
不锈钢 |
||||
|
J41F-25Z |
灰铸铁 |
|
碳钢 |
|||
【J41B法兰氨用截止阀】性能规范：
|
公称压力PN（MPA） |
试验压力PS（MPa） |
适用介质 |
适用温度（℃） |
|
|
2.5 |
3.8 |
氨气、 |
巴氏合金 |
四氟 |
|
4.0 |
6.4 |
|||
【J41B法兰氨用截止阀】主要尺寸及重量：
|
公称通径 |
尺 寸（mm） |
|||||||||||
|
L |
D |
D1 |
D2 |
D4 |
b |
f |
f1 |
Z-φd |
关 |
开 |
D3 |
|
|
10 |
130 |
90 |
60 |
40 |
35 |
16 |
2 |
4 |
4-φ14 |
165 |
185 |
110 |
|
15 |
130 |
95 |
65 |
45 |
40 |
16 |
2 |
4 |
4-φ14 |
165 |
185 |
110 |
|
20 |
150 |
105 |
75 |
55 |
51 |
18 |
2 |
4 |
4-φ14 |
170 |
200 |
120 |
|
25 |
160 |
115 |
85 |
65 |
58 |
18 |
2 |
4 |
4-φ14 |
197 |
210 |
120 |
|
32 |
180 |
135 |
100 |
78 |
66 |
20 |
2 |
4 |
4-φ18 |
199 |
213 |
140 |
|
40 |
200 |
145 |
110 |
85 |
76 |
20 |
3 |
4 |
4-φ18 |
248 |
264 |
160 |
|
50 |
230 |
160 |
125 |
100 |
88 |
22 |
3 |
4 |
4-φ18 |
265 |
295 |
180 |
|
65 |
290 |
180 |
145 |
120 |
110 |
24 |
3 |
4 |
8-φ18 |
310 |
349 |
220 |
|
80 |
310 |
195 |
160 |
135 |
121 |
26 |
3 |
4 |
8-φ18 |
340 |
357 |
240 |
|
100 |
350 |
230 |
190 |
160 |
150 |
30 |
3 |
4.5 |
8-φ23 |
380 |
413 |
280 |
|
125 |
400 |
270 |
220 |
188 |
176 |
32 |
3 |
4.5 |
8-φ25 |
430 |
451 |
320 |
|
150 |
480 |
300 |
250 |
218 |
204 |
32 |
3 |
4.5 |
8-φ25 |
505 |
492 |
360 |
|
200 |
600 |
360 |
310 |
278 |
260 |
34 |
3 |
4.5 |
12-φ25 |
550 |
806 |
400 |
|
250 |
650 |
425 |
370 |
335 |
31 |
36 |
3 |
4.5 |
12-φ30 |
730 |
880 |
450 |
|
300 |
750 |
485 |
430 |
390 |
364 |
40 |
3 |
4.5 |
16-φ30 |
- |
995 |
550 |
