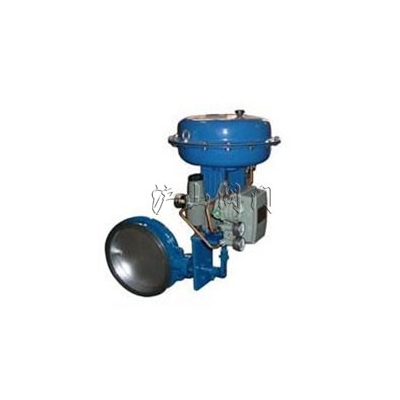

ZMAW气动调节蝶阀
http://www.hushanfamen.com/Valve_Product_540.html
|
|
产品名称： |
ZMAW气动调节蝶阀 |
| 产品型号： |
ZMAW
|
| 产品口径： |
DN50-1000mm |
| 产品压力： |
0.1-2.5MPa |
| 产品材质： |
碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
| 产品名称： |
气动调节蝶阀 |
产品型号： |
ZMAW |
| 驱动方式： |
气动 |
连接形式： |
法兰 |
| 适用温度： |
-20～200(常温) ； -40～450(中温) ； -40～600(G高温)
|
密封材料： |
合成橡胶或增强聚四氟乙烯 |
| 压力范围： |
0.1-2.5MPa |
公称通径： |
DN50-DN1000 |
| 常用材质： |
碳钢、不锈钢 |
技术咨询： |
021-31007323 |
沪山阀门制造（上海）有限公司 是国内著名〖ZMAW气动调节蝶阀〗制造商，也是国内大型【气动阀门】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖ZMAW气动调节蝶阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、ZMAW气动调节蝶阀概述
ZMAW气动调节蝶阀是一种旋转型调节阀、具有体积小、重量轻、额定流量系数大等优点，特别适合于大口径、大流量、浓浊浆液或锅炉窑烟道气控制。 气动V形调节球阀有标准型、高温型及密封型三种。产品公称压力等级有0.1、0.25、0.6、1.0、1.6、2.5MPa口径由50mm至1000mm，泄漏量等级有Ⅱ级和Ⅵ级，流量特性为近似等百分比。气动切换成手动时，使用侧装手轮机构方法：拔出定位销，向上扳动手柄、蜗轮与蜗杆啮合，压入定位销，旋转手轮即可改变流通截面。手动切换成气动时，由相扳动手柄即可。
二、ZMAW气动调节蝶阀结构特点
阀 体：HT200、ZG230—450、ZG1Cr18Ni9Ti
阀 板：碳钢、1Cr18Ni9Ti
长 轴：1Cr18Ni9Ti
阀 座：碳钢、不锈钢内衬合成橡胶或增强聚四氟乙烯
内轴承：青铜、不锈钢堆焊司钛合金
填 料：聚四氟乙烯、柔性石墨
阀 盖：碳钢
三、ZMAW气动调节蝶阀主要技术参数
|
公称通径 mm
|
50
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
|
额定流量系数Kv
|
85
|
220
|
340
|
530
|
770
|
1360
|
2130
|
3060
|
4160
|
5450
|
6900
|
8500
|
12200
|
16600
|
21700
|
27540
|
34000
|
|
公称压力 MPa
|
0.6
|
|
额定转角 °
|
70
|
|
信号压力 KPa
|
20～100
|
|
流量特性
|
近似等百分比
|
|
介质温度 ℃
|
-20～200(常温) ； -40～450(中温) ； -40～600(高温)
|
|
接管法兰
|
按JB78-59对夹式法兰连接
|
|
信号连接螺孔
|
M16×1.5
|
|
配用执行机构
|
薄膜式
|
ZMA-2
|
ZMA-3
|
ZMA-4
|
ZMA-5
|
|
|
活塞式
|
|
ZSC-45
|
|
阀体材质
|
ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti
|
|
可配附件
|
手轮、定位器、空气过滤减压器等。
|
|
|
