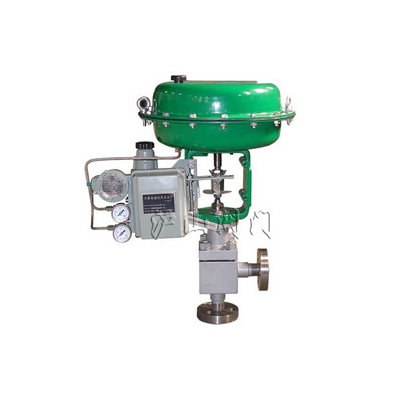

ZJHS气动调节阀

http://www.hushanfamen.com/Valve_Product_574.html

	产品名称：	ZJHS气动调节阀
	产品型号：	ZJHS
	产品口径：	DN20-200mm
	产品压力：	1.6-6.4MPa
	产品材质：	碳钢、不锈钢
	联系电话：	021-31007323
	联系传真：	021-33321522
	Email：	hushanfamen@126.com
	联系人：	周生
	联系手机：	18818008975
	QQ：	178876695
	公司名：	沪山阀门制造（上海）有限公司
	帐号：	03416900040041464
	税号：	310115312539830
	售后承诺：	质保一年，质量三包：包修、包换、包退。

产品名称：	ZJHS气动调节阀	产品型号：	ZJHS
驱动方式：	气动	连接形式：	焊接、法兰
结构形式：	套筒	密封材料：	橡胶
压力范围：	1.6～6.4MPa	公称通径：	DN20-DN200
常用材质：	碳钢、不锈钢	技术咨询：	021-31007323

沪山阀门制造（上海）有限公司是国内著名〖ZJHS气动调节阀〗制造商，也是国内大型【调节阀门】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖ZJHS气动调节阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。

一、ZJHS气动调节阀概述

ZJHS气动调节阀采用顶导向结构，配用多弹簧执行机构，具有结构紧凑、重量轻、动作灵敏、阀容量大、流体通道呈流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质工艺参数如压力、流量、温度、液位保持在给定值。特别适用于允许泄漏量小阀前事压差不大的高粘度，含有悬浮物和颗粒状物质流体的调节，可避免结焦、堵塞，便于自净与清洗的场合。
气动薄膜套筒调节阀有标准型、调节切断型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有PN16、40、64；阀体口径范围DN20～200。适用流体温度由-200℃范围内多种档次。泄漏量标准有IV级或VI级。流量特性为线性或等百分比。多种多样的品种规格可供选择。

二、ZJHS气动调节阀主要零件材料

阀体、阀盖: HT200、ZG230～450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
软密封阀芯：增强聚四乙烯
填      料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫      片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
膜      盖：A3
膜      片：丁腈橡胶夹增强涤纶织物
弹      簧：60Si2Mn2Cr13
阀杆、推杆：1Cr18Ni9Ti
衬      套：2Cr13

三、ZJHS气动调节阀主要技术参数

公称通径DN(mm)			20				25	32	40	50	65	80	100	125	150	200
阀座直径(mm)			(10)	(12)	(15)	(20)
额定流量系数Kv	直线		1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比		1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
额定行程L(mm)			10				16		25		40			60
膜片有效面积(Ae)			280						400		600			1000
公称压力PN(MPa)			1.6、4.0、6.4
固有流量特性			直线、等百分比
固有可调比R			50：1
信号范围Pr(KPa)			20～100、40～200、20～60、60～100、80～240
气源压力PS(MPa)			0.14～0.4
允许泄漏量			硬密封：Ⅳ级、软密封：Ⅵ级
工作温度t(℃)		常温型	-20～200、-40～250、-60～250
		散热型	-40～450、-60～450
		高温型	450～560
		低温型	-60～-100、-100～-200、-200～-250
