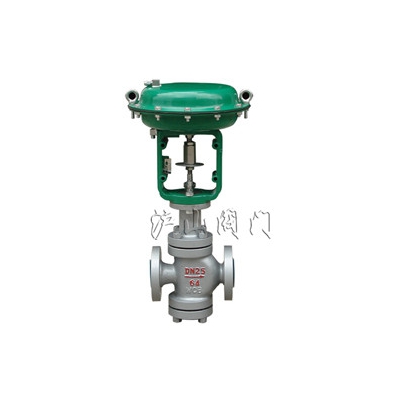

一、ZJHN型精小型气动薄膜双座调节阀概述
ZJHN型精小型气动薄膜双座调节阀阀体内有两个阀座，流体通过阀芯的上下密封面流出，不平衡力小，是一种平衡式结构，允许使用压差较大，适用于压差大，流量大，泄漏量要求不严格要求的场合，ZJHJ精小型气动薄膜调节角阀广泛应用于石油、化工、制药、冶金、电站、等工业部门，控制气体、液体、蒸汽等介质。
二、ZJHN型精小型气动薄膜双座调节阀阀体  阀体形式：直通双座铸造球型阀 公称通径：25~300mm 公称压力：PN1.6 4.0 6.4MPa 连接形式：法兰式按JB78-59 JB79-59 材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti 三、ZJHN型精小型气动薄膜双座调节阀上阀盖 常 温 型：-20℃~+200℃
散 热 型：-40℃~+450℃ 压盖形式：螺栓压紧式 填 料:V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管。 四、ZJHN型精小型气动薄膜双座调节阀阀内组件 阀芯型式：双导向双座柱塞型阀芯
流量特性：线性特性、等百分比特性或快开特性 材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 五、ZJHN型精小型气动薄膜双座调节阀执行机构
 型 式：多弹簧式薄膜执行机构 膜片材料：丁晴橡胶夹增强涤纶织物 弹簧范围：0.02~0. 1、0.04~0.20MPa 供气压力：0.14 0.16 0.28MPa 气源接头：M10×1 环境温度：-30~+70℃ 六、ZJHN型精小型气动薄膜双座调节阀阀作用型式 附 件：定位器，手轮机构
性 能：（带定位器） 泄 漏 量：小于额定流量系数Kv的0.5% 基本 误差：±1.5% 回 差：1.5% 死 区：0.6% 始终点偏差：±1.5% 可 调 范围：30:1 七、ZJHN型精小型气动薄膜双座调节阀流量系数Kv和行程、允许压差
备注：阀开状态允许压差
八、ZJHN型精小型气动薄膜双座调节阀外形尺寸
九、ZJHN型精小型气动薄膜双座调节阀型号编制说明
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
