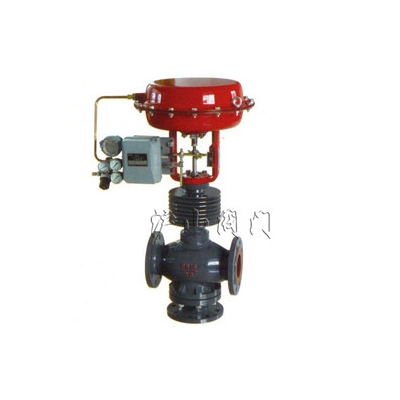

ZJHF（H）气动三通调节阀
http://www.hushanfamen.com/Valve_Product_566.html
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
沪山阀门制造（上海）有限公司是国内著名〖ZJHF（H）气动三通调节阀〗制造商，也是国内大型【调节阀门】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖ZJHF（H）气动三通调节阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、ZJHF（H）气动三通调节阀概述
ZJHF（H）气动三通调节阀有合流和分流两种结构形式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向，三通阀在某些场合可以替代两个二通阀和一个三通接管而等到广泛应用，常用于热交换器的两相调节，也可用于简单的配比调节。公称通径和压差较小时，合流阀可用于分流场合，可互换使用，但公称通径大于80mm和压差较大的分流场合，不能互换使用。
二、ZJHF（H）气动三通调节阀阀体 阀体形式：三通铸造球型阀
公称通径：25—300mm 公称压力：PN1.6 4.0 6.4MPa ZMAP（低温型）气动单座调节阀连接形式：法兰式按JB78-59 JB79-59 材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti  三、ZJHF（H）气动三通调节阀上阀盖
常温型：-20~+200℃
散热型：-40~+450℃ 压盖形式：螺栓压紧式 填料:V型聚四氟乙烯填料,柔性石墨。 四、ZJHF（H）气动三通调节阀阀内组件
阀芯型式：V型缺口芯
流量特性：线性或等百分比 材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 五、ZJHF（H）气动三通调节阀执行机构
型 式：多弹簧式薄膜执行机构
膜片材料：丁晴橡胶夹增强涤纶织物 弹簧范围：0.02~0. 1、0.04~0.20MPa 供气压力：0.14 0.16 0.28MPa 气源接头：M10×1 环境温度：-30~+70℃ 六、ZJHF（H）气动三通调节阀性能
泄漏量：符合标准ANSIB 16.104IV级，小于额定Kv值的0.01%
基本误差：±1% 回 差：1%（带定位器） 3%(不带定位器) 线 性：±1% (带定位器) ±5%(不带定位器)备注：使用V型聚四氟乙烯填料 可调范围：30:1 七、ZJHF（H）气动三通调节阀流量系数Kv值和行程
 八、ZJHF（H）气动三通调节阀允许压差值
1、气动三通薄膜合流阀
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
