ZDLJP电子式单座调节阀
http://www.hushanfamen.com/Valve_Product_594.html
|
|
产品名称： |
ZDLJP电子式单座调节阀 |
| 产品型号： |
ZDLJP
|
| 产品口径： |
DN20-200mm |
| 产品压力： |
1.6-6.4MPa |
| 产品材质： |
碳钢、不锈钢 |
| 联系电话： |
021-31007323 |
| 联系传真： |
021-33321522 |
| Email： |
hushanfamen@126.com |
| 联系人： |
周生 |
| 联系手机： |
18818008975 |
| QQ： |
178876695 |
| 公司名： |
沪山阀门制造（上海）有限公司 |
| 帐号： |
03416900040041464 |
| 税号： |
310115312539830 |
| 售后承诺： |
质保一年，质量三包：包修、包换、包退。 |
|
|
| 产品名称： |
电子式单座调节阀 |
产品型号： |
ZDLJP |
| 驱动方式： |
电动 |
连接形式： |
焊接、法兰 |
| 结构形式： |
单座 |
密封材料： |
橡胶 |
| 压力范围： |
1.6～6.4MPa |
公称通径： |
DN20-DN200 |
| 常用材质： |
碳钢、不锈钢 |
技术咨询： |
021-31007323 |
沪山阀门制造（上海）有限公司 是国内著名〖ZDLJP电子式单座调节阀〗制造商，也是国内大型【调节阀门】生产商之一，公司自成立以来始终围绕客户的需求并持续创新，为广大的代理商和企业客户提供〖ZDLJP电子式单座调节阀〗解决方案，质量可靠，价格实惠，故畅销全国各地，欢迎新老客户来电，来函，我们将为您提供最优质的服务。
一、ZDLJP电子式单座调节阀介绍和应用范围

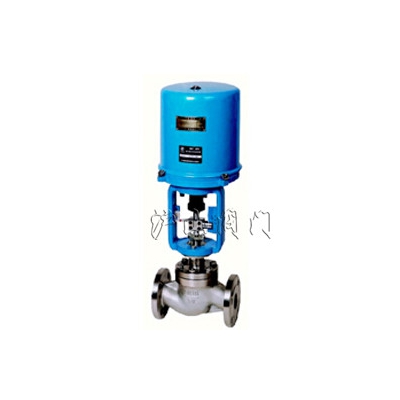

ZDLJP电子式单座调节阀是由3610L系列电子式电动执行机构和低流阻直通单座调节机构组成。电动执行机构内有伺服系统、无需另配伺服放大器，有输入信号及电源即可控制运转，连线简单，阀体为直通单座无底盖上导向结构，阀芯为柱塞型结构，T968Y电动调节阀具有体积小、重量轻、流量大、调节精度高等特点，适用于流量大，泄漏量要求严格的场合。
二、ZDLJP电子式单座调节阀技术参数和性能指标
●调节机构主要技术参数
|
公称通径mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
|
阀座直径mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
额定流量 系数Kv
|
直线
|
1.8
|
2.8
|
4.4
|
4.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
行程mm
|
16
|
25
|
40
|
60
|
|
流量特性
|
直线、等百分比
|
|
公称压力MPa
|
0.6、1.6、4.0、6.4
|
|
工作温度℃
|
-20～200，-40～200，-40～450
|
|
配电子式电动
执行机构型号
|
361LSA-08
361XSA-08
|
361LSA-20
361XSA-20
|
361LSB-30
361LXB-30
|
361LSB-50
361LXB-50
|
361LSC-65
361LXC-65
|
|
法兰尺寸、型式
|
PN6、16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式
|
|
阀体材质
|
HT200,ZG230-450,ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti
|
|
阀芯材质
|
1Cr18Ni9,0Cr18Ni12Mo2Ti
|
|
上阀盖形式
|
普通式(常温型)；热片式(中温型)
|
|
可调比
|
50：1
|
注：1、根据现场使用情况，可配防爆型执行机构。
2、可为用户提供GB、ANSI、JPI、JIS、DIN等法兰结构型式，法兰距按用户需要确定。
●性能指标
|
项目
|
指标值
|
|
基本误差%
|
±2.5
|
|
回差%
|
2.0
|
|
死区%
|
3.0
|
|
始终点偏差%
|
±2.5
|
|
额定行程偏差%
|
+2.5
|
|
允许泄漏量1/h
|
10-4×阀额定容量
|
|
|
沪山阀门制造（上海）有限公司，原上海沪山阀门厂创建于1985年，是一家有几十多年历史的大型阀门专业生产阀门企业，阀门制造行业的骄子，流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理，专业服务。
沪山阀门从铸造、锻造加工到组装，都是在严格的质量管理下进行系列化生产。另外，沪山的产品在出厂时，均根据本公司制定的“质量保证条例”进行严格检查，因此得到了世界各地用户的好评，被誉为“良心阀门”。
|
