产品品牌：金钛阀门

产品型号：500X

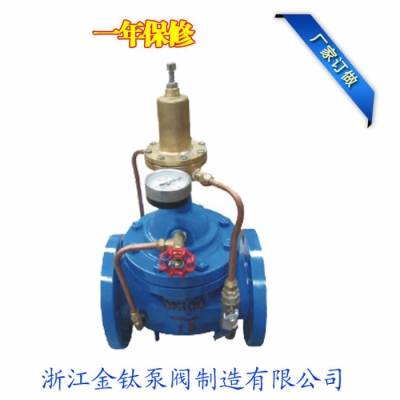

产品名称：泄压持压阀

公称通径：DN50~DN600

公称压力：1.0 Mpa、1.6 Mpa、2.5 Mpa、4.0Mpa

适用介质：水、油品

适用温度：0~80℃

连接形式：法兰

材质：铸铁，铸钢，球磨铸铁，不锈钢

500X泄压持压阀产品简介

500X泄压阀、持压阀主要用于消防或其它供水系统中，以防止系统超压和维持消防供水系统的压力。消防泵关闭后还可以减少水锤的冲击。也用于大型供水系统的水锤消除装置，当给水管路中超过泄压阀设定压力时，泄压阀及时泄压，保护管线安全。也可做持压阀用，保障主阀上游的供水压力。

本产品利用水力自动控制，不需其他装置和能量，保养简单，一阀多用。

本产品广泛用于高层建筑，生活等供水管网以及城市供水管网系统。

500X泄压持压阀产品工作原理

做泄压阀用，当导阀调整泄压阀状态时，水通过针阀，主阀控制室，球阀A，泄压/持压导阀，球阀B流向出口，此时，主阀处于开启状态，当进口压力超过导阀设定的安全值时，泄压阀会自动开启，通过球阀C放出部分水，使管路泄压。当管路恢复到安全值时，泄压阀自动关闭，做泄压阀时，各球阀常开。

做持压阀，当导阀调整为持压阀状态时，只要主阀进口水压力低于导阀设定压力值时，导阀即关闭，主阀控制室压力升高，主阀关闭。当主阀上游压力超过主阀设定压力时，主阀才能打开，控制室的水经球阀排至出口，控制室降压，主阀开启，开始供水，即保护上游水压，做持压阀时，球阀常闭或用丝堵换下。

500X泄压持压阀性能特点

结构新颖合理，合理运用液压原理控制

灵敏度高、安全泄压

阀瓣快开慢闭，无水锤冲击

运行平稳，无噪音

使用寿命时间长

500X泄压阀持压阀执行标准

阀门的设计标准参照：JB10674-2006

结构长度按企业标准和客户要求

阀门法兰标准按GB/T9113-2010的规定

阀门实验标准按GB13927-2008的规定

阀门压力温度等级标准按GB/T1224的规定

500X泄压持压阀主要零部件

500X泄压持压阀产品技术参数

500X泄压持压阀产品连接尺寸

500X泄压持压阀安装要求：

500X泄压阀持压阀前必须安装过滤器。调节时导阀上的螺杆应退出，启动水泵让水泵由泄压阀泄出，逐渐拧入调节螺杆，使压力逐步升高，一直到所需设定的压力为主。调定后拧紧螺母。

500X泄压持压阀调节方法：

1、主阀应水平安排，并与阀体表面水流箭头一致；

2、使用温度：0~80℃；

3、导阀出厂压力值不合适现场要求，可做如下调整，先松开导阀手轮下的锁紧螺母，然后顺时针拧动导阀手轮为增加压力，反之为降低压力，调好后锁紧螺母；

4、泄压持压阀的通水前必须彻底冲洗管路系统，并在主阀体前安装过滤器及压力表；

5、针阀手轮顺时针拧定后，逆时针旋转1/4圏到1/2圏

 产品订购须知

1、用户已确定阀门型号和类型（尤其是非标准型号）时，用户应正确说明其型号的含义和要求。

2、用户根据样本所列产品型号进行订货，如对产品项目有特别要求，请在订单中说明（结构长度、法兰标准、阀门结构形式：如通道全通径或缩径、体盖连接形式、阀门内件及对材料的其它要求，压力实验、检验标准、标识及其它要求）

3、当阀门使用场合非常重要或环境比较复杂时、请您尽量提供设计图纸和详细参数、由我们的专家为您审核把关。

4、本公司可以根据用户特定的要求配置电动装置、气动装置、涡轮装置。

5、本公司生产的各类阀门可以满足订单规格的各项要求，产品出厂前均按要求的相关标准进行严格检验和实验。

6、金钛阀门所有产品保质时间为：客户正式安装使用12个月之内或出厂18个月之内。
