液压技术的现代化导致了液压系统性能参数日趋于超高压力，大流量和高精度，为确保液压系统的性能和可靠性，对油液的清洁度要求越来越高。

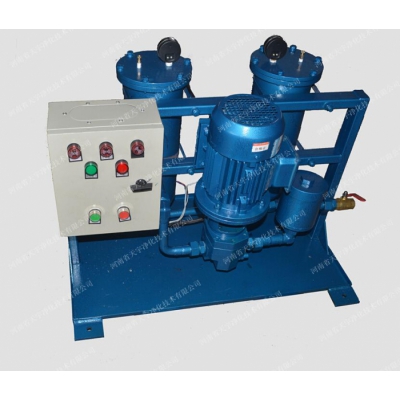

我厂研制的在线滤油机，固定安装在地面上，作定期过滤系统介质中污染物的专用设计，采用三级过滤的渐变过滤方式，它可以帮助你较好地处理液压系统的污染，延长液压元件的使用寿命，保证系统正常工作。
二、油路图
三、技术参数
四、外形尺寸
注：进出口为DN20的球阀，连接螺纹为G 3/4，用户根据自身要求连接即可。)
五、用户自配附件与易损零件
六、滤油机使用与保护维修
（1）滤油机在启动时，应注意，不能使油泵反转，以免引起油泵轴封吹出，乃至吸入空气，当油泵转向确定后，应及时打开进出油口球阀进行过滤就行。
（2）滤油机在使用过程中，油泵可能引入空气，影响油泵流量，为了达到滤油机的额定流量和保证精细滤芯能正常工作，应及时打开排气阀，以便将滤筒中的空气排净（即排气阀出油后），并关闭排气阀即可。
（3）滤油机使用一段时间后，因污染物堵赛粗过滤滤芯表面，使吸油不畅，会引起油泵噪声过高，说明滤芯堵塞严重，应停机取出滤芯清洗。
（4）精细滤芯使用一段时间后，污染物逐渐堵塞精细滤芯，引起滤筒压力升高，当压力达到0.4MPa时或压差发讯器报警时，需及时更换精细滤芯。
（5）使用的吸油随时保持清洁，过滤完后应关好油门，避免油液污染环境。
（6）如果滤油机抽不出油，请检查：
A、油泵转向是否正确；
B、油箱至吸油口间的各零件密封是否可靠，吸油口是否离开油面或油液已吸完；
C、粗滤器滤芯是否堵塞。
（7）滤油机流量显著减少，请检查：
A、粗、精过滤滤芯是否堵塞严重；
B、油泵轴油封是否磨损或因反转而造成吹出。
（8）过滤压力突然下降，检查精细滤芯是否被击穿。
七、电气箱接线图
在电气箱中发讯器的电源线已接好，用户只需用电源线将电源与电气箱接头接通即可。注：发讯器一接头与一级精滤5um的发讯器相接通，发讯器二接头与二级精滤3um的发讯器相接通。
