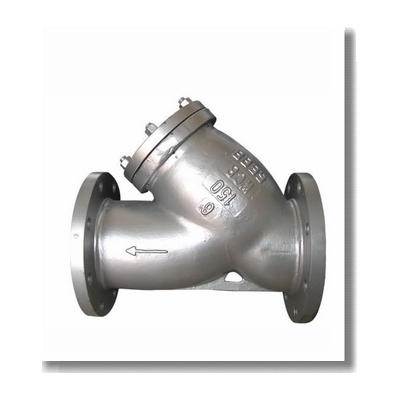

美标Y型过滤器
产品名称： 美标Y型过滤器
产品型号： GL41H-150LB
产品口径： DN15-250
产品压力： 150LB-600LB
产品材质： 铸铁、铸钢、不锈钢
产品简介： 上海仙蝶阀门有限公司“质量第一，信誉第一，用户至上”为宗旨。公司提供的一切服务都是为了客户创造更多的价值。及时、优质、专业是仙蝶阀门服务的特点。仙蝶阀门真正做到：质量稳定！价格合理！交货快捷！ 能够第一时间内为您提供全套项目需求的技术资料，产品图纸及说明书等。
美标Y型过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义,Y型系列过滤适用于蒸汽，空气、煤油、水、弱腐蚀性气体、液体。
特点：通流快速，故压力损失小，抗污性强，排渣方便。
标准 1、设计与制造符合MFG标准。
2、试验与检验符合API598。
3、结构长度符合MFG标准。
4、法兰尺寸符合ANSI B16.5技术要求。
主要性能规范
|
磅级 |
150Lb |
300Lb |
600 |
|
|
试验压力 |
壳体试验 |
3.0MPa |
6.5MPa |
15MPa |
|
适用温度 |
-29～425℃ |
|||
|
适用介质 |
水、油、天然气 |
|||
|
|
|
|
|
|
主要零件材料
|
零件名称 |
材料 |
|
阀体 |
碳钢、不锈钢、黄铜 |
|
滤网盖 |
碳钢、不锈钢、黄铜 |
|
滤芯网 |
不锈钢 |
|
密封件材质 |
柔性石墨、聚四氟乙烯 |
主要连接尺寸
|
口径(in) |
ANSI法兰连接 |
螺纹连接 |
B |
C |
滤网面积cm2 |
||
|
150LB |
300LB |
600LB |
|||||
|
A |
A |
A |
A |
||||
|
1/2" |
127 |
127 |
130 |
75 |
70 |
110 |
27 |
|
3/4" |
145 |
150 |
150 |
80 |
80 |
130 |
43 |
|
1" |
154 |
160 |
160 |
90 |
90 |
150 |
73 |
|
11/4" |
180 |
180 |
200 |
110 |
130 |
235 |
135 |
|
11/2" |
200 |
210 |
230 |
120 |
147 |
260 |
164 |
|
2" |
230 |
240 |
250 |
140 |
180 |
320 |
251 |
|
21/2" |
290 |
290 |
. |
210 |
200 |
325 |
327 |
|
3" |
310 |
310 |
. |
. |
205 |
330 |
361 |
|
4" |
315 |
351 |
. |
. |
255 |
405 |
545 |
|
5" |
410 |
401 |
. |
. |
315 |
510 |
843 |
|
6" |
473 |
478 |
. |
. |
345 |
560 |
1117 |
|
8" |
593 |
600 |
. |
. |
440 |
710 |
1909 |
|
10" |
730 |
730 |
. |
. |
503 |
760 |
2010 |
