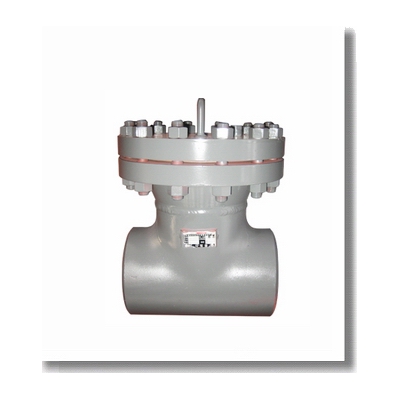

对焊连接直流式T型过滤器
产品名称： 对焊连接直流式T型过滤器
产品型号： ZGT
产品口径： DN50-400
产品压力： 1.6MPa-5.0MPa
产品材质： 铸铁、铸钢、不锈钢
产品简介： 上海仙蝶阀门有限公司“质量第一，信誉第一，用户至上”为宗旨。公司提供的一切服务都是为了客户创造更多的价值。及时、优质、专业是仙蝶阀门服务的特点。仙蝶阀门真正做到：质量稳定！价格合理！交货快捷！ 能够第一时间内为您提供全套项目需求的技术资料，产品图纸及说明书等。
对焊连接直流式T型过滤器是管道输送液体过程中清除固体杂质的设备。液体流经过滤器时，其中的杂质被滤出，可保护机泵、压缩机、仪表和其它设备正常工作。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。化工、石油生产及城市供热中的弱腐蚀性物料。如水、氨、油品、烃类等。化工生产中的腐蚀性物料。如纯碱、硫酸、硝酸、醋酸等。制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂。轻工食品、制药生产中有卫生要求的物料。如啤酒、饮料、医药用品等。可拦截的固体颗粒粒径：131～2032μm。PN1.6～5.0MPa DN50～300壳体材料：铸铁、碳钢、不锈钢。
对焊连接直流式T型过滤器主要尺寸
|
名称 |
公称直径 |
PN2.0 |
PN5.0 |
B（in） |
||||
|
L2 (mm) |
L1(mm) |
L(mm) |
L2 (mm) |
L1(mm) |
L(mm) |
|||
|
普通型 |
50 |
250 |
149 |
281 |
268 |
158 |
298 |
R1／2 |
|
65 |
292 |
170 |
325 |
304 |
179 |
337 |
R1／2 |
|
|
80 |
312 |
181.5 |
352 |
330 |
195.5 |
370 |
R1／2 |
|
|
100 |
362 |
267 |
412 |
382 |
225 |
432 |
R3／4 |
|
|
150 |
464 |
259.5 |
539 |
482 |
280 |
557 |
R314 |
|
|
200 |
560 |
311 |
660 |
578 |
332.5 |
678 |
R3／4 |
|
|
250 |
636 |
350.5 |
761 |
666 |
383 |
791 |
R314 |
|
|
300 |
736 |
400 |
886 |
768 |
437 |
918 |
R3／4 |
|
|
350 |
812 |
441 |
955 |
844 |
476 |
990 |
R3／4 |
|
|
400 |
864 |
469 |
1025 |
902 |
509 |
1060 |
R3／4 |
|
主要尺寸
|
名称 |
公称直径 |
PN2.0 |
PN5．O |
B (in) |
||||
|
DN（mm) |
L2(mm) |
L1(mm) |
L(mm) |
L2(mm) |
L1(mm) |
L(mm) |
||
|
普通型 |
50 |
250 |
235 |
450 |
268 |
235 |
450 |
R1／2 |
|
65 |
292 |
265 |
51 0 |
304 |
265 |
510 |
R1／2 |
|
|
80 |
312 |
300 |
570 |
330 |
300 |
570 |
R1／2 |
|
|
100 |
362 |
355 |
700 |
382 |
355 |
700 |
R3／4 |
|
|
150 |
464 |
485 |
900 |
482 |
445 |
900 |
R3／4 |
|
|
200 |
560 |
510 |
1030 |
578 |
510 |
1030 |
R3／4 |
|
|
250 |
636 |
590 |
1190 |
666 |
590 |
1190 |
R3／4 |
|
|
300 |
736 |
675 |
1 390 |
768 |
675 |
1390 |
R3／4 |
|
|
350 |
812 |
740 |
1 550 |
844 |
740 |
1550 |
R3／4 |
|
|
400 |
864 |
795 |
1 680 |
902 |
795 |
1680 |
R3／4 |
|
