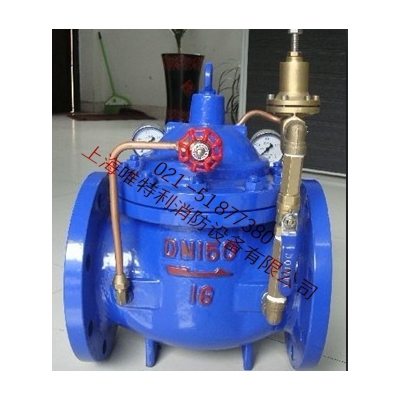

200X减压阀 可调式减压阀概述：
200X减压阀也称之为“可调式减压阀”，它是利用水作用力控制调节导阀，使阀后水压降低，无论进口压力波动还是出口流量变化，出口的静压和动压稳定在设定值上。出口压力在一定范围内可调节。
200X减压阀工作原理：
可调式减压阀是用来调节以及控制阀体的出口压力，明确来说，就是通过减压导阀来控制阀体出口的压力，以及调节阀体出口压力。
减压阀的工作原理是：根据阀门的箭头标志，区别进口出口端，然后安装到管道上，当水流从阀门的进口处流过时，水流通过进口端的外接铜管流到控制室（隔膜室）中，而此时阀体中的水也从进口端流到出口端，而出口端的水同时也从出口端流到铜管流到减压导阀上，当出口压力已高于预先设定好压力的减压导阀时，减压导阀会关闭，控制室会停止排水。这时，控制室里的水压慢慢升高，使控制室的水压高于主阀的水压，阀门关闭，出口压力不再升高。
当减压阀出口压力降到减压导阀预先设定好的压力时，此时减压导阀慢慢开启，控制室里的水从铜管流出减压导阀，流到阀门出口端。这时，由于减压导阀的管道排水量大于控制室的针型阀，控制室压力下降，此时主阀压力高于控制室压力，阀门开启。在稳定的状态下，控制室进水与排水相同，主阀开度不变，出口压力稳定。
200X减压阀特点：
<!--[if !supportLists]-->1、<!--[endif]-->主阀出口压力不因进口压力变化而改变。
<!--[if !supportLists]-->2、<!--[endif]-->不因主阀出口流量的变化而改变出口压力。
<!--[if !supportLists]-->3、<!--[endif]-->利用导阀来自身控制，无需其他装置和能源，维修保养简单。
<!--[if !supportLists]-->4、<!--[endif]-->压力控制准确度高，受进口压力和流量影响小，减压稳压可靠。
200X减压阀性能要求：
可调式减压阀设有压力调整机构，调整减压导阀螺钉进行调节，压力增高或者减低并有防松装置，顺时针方向拧动螺钉，出口压力增高。（最小阀前阀后压差不小于0.1MPa）
200X减压阀调压特性：
在给定的弹簧压力级范围内，出口压力应能在最大值与最小值之间连续调整，不应有卡阻和异常振动。
200X减压阀主要外形尺寸：
|
公称通径
DN（mm）
|
尺寸（mm）
|
|||||
|
L
|
A1
|
A
|
H1
|
H
|
F
|
|
|
20
|
150
|
130
|
325
|
179
|
212
|
116
|
|
25
|
160
|
130
|
325
|
179
|
212
|
116
|
|
32
|
180
|
130
|
325
|
179
|
212
|
116
|
|
40
|
200
|
140
|
335
|
210
|
265
|
168
|
|
50
|
203
|
140
|
335
|
210
|
265
|
168
|
|
65
|
216
|
140
|
335
|
215
|
310
|
180
|
|
80
|
241
|
145
|
345
|
245
|
350
|
210
|
|
100
|
292
|
155
|
365
|
305
|
460
|
284
|
|
125
|
330
|
165
|
385
|
365
|
520
|
310
|
|
150
|
356
|
180
|
410
|
415
|
570
|
370
|
|
200
|
495
|
205
|
465
|
510
|
840
|
463
|
|
250
|
622
|
225
|
505
|
560
|
890
|
525
|
|
300
|
698
|
245
|
545
|
658
|
1030
|
625
|
|
350
|
787
|
275
|
595
|
696
|
1090
|
705
|
|
400
|
914
|
285
|
625
|
735
|
1150
|
778
|
|
450
|
978
|
285
|
625
|
735
|
1150
|
778
|
|
500
|
978
|
410
|
780
|
750
|
1110
|
690
|
|
600
|
1230
|
456
|
888
|
850
|
1286
|
785
|
