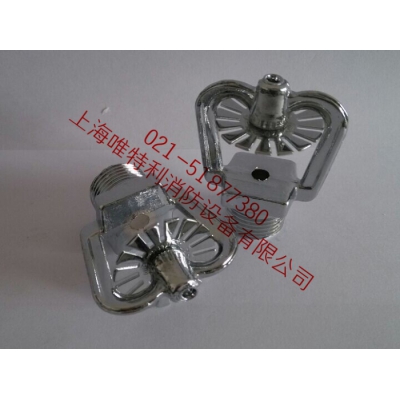

D3系列中速水雾喷头撞击式消防雾化喷淋头
产品介绍：
D3系列中速水雾喷头用于固定式中速水雾系统。在发生外部火灾时对设备的水平，垂直或不规则表面进行防护冷却保护特别有效。能防止火灾辐射热对设备结构的损坏。在某些应用中，取决于设计喷水强度的选用，系统可以用于控制火灾或灭火。有多种材质，流量系数和喷射角喷头可供选用。在室外或多尘场所使用时应选用防尘帽。
喷头布置：
■水雾要覆盖全部被保护面并满足最小设计喷水强度要求。
■室内使用时建议喷头间距≤3.7m。
■室外使用时建议喷头间距≤3m。
■室外容器表面防护冷却保护时，喷头至保护面距离0.6m，以减少气流对水雾的影响，提高水雾冷却保护效果。
■为了防止喷头堵塞，要求在供水干管上安装过滤器。
技术数据：
|
型号
|
D3
|
|
|
最大系统工作压力
|
1.2MPa
|
|
|
最大喷头工作压力
|
0.41MPa（喷头工作压力超过0.41MPa后，保护面积将缩小）
|
|
|
最小喷头工作压力
|
0.14MPa
|
|
|
螺纹口径
|
1/2”NPT
|
|
|
喷头规格
|
流量系数K
|
|
|
喷头孔径和流量系数
|
NO.16
|
17.3
|
|
NO.18
|
25.9
|
|
|
NO.21
|
33.1
|
|
|
NO.24
|
43.2
|
|
|
NO.28
|
59.0
|
|
|
NO.32
|
80.6
|
|
|
NO.34
|
103.7
|
|
|
喷射角
|
65°80°95°110°125°140°160°180°
|
|
|
认证
|
UL、ULC、FM
|
|
|
材质和外观
|
青铜、青铜涂特氟纶，青铜镀铅，青铜镀络，不锈钢
（如需其它材质的水雾喷头，请与本公司联系）
|
|
|
订货技术要求
|
指定流量系数K，喷射角，材质，防尘帽
|
|
