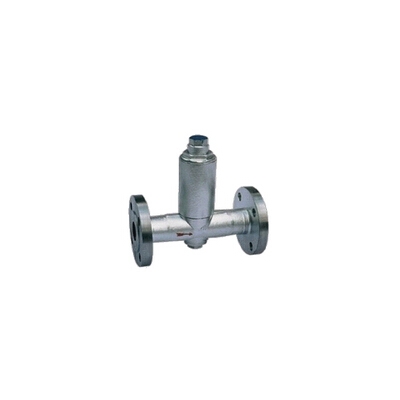

【CS44H液体膨胀式蒸汽疏水阀】产品简介：
CS44H/F液体膨胀式蒸汽疏水阀是属于热静力式疏水阀的一种，它可以在蒸汽管网和用汽设备中，及时的排除冷凝水和自动的阻止蒸汽泄漏，从而可以保证供汽,用汽设备的正常进行，提高蒸汽输送和热源效率，该产品其关键感温内件，采用优质钢波纹管，特殊焊接工艺制成，节能效果显著。具有排水温度调节机构，可在80-100℃之间调节，使用方便。排水是连续的，而且没有噪音。温度敏感元件，采用不锈钢耐腐蚀。不受振动，蒸汽压力波动和水锂的影响。体积小、重量轻、安装方便。疏水阀的温度元件中充满了液体，当冷凝水低于给定温度80-100℃时，元件中的液体体积变小，元件收缩，阀瓣打开冷凝水排出，反之，当冷凝水反蒸汽高于80-100℃时，元件彭胀，阀瓣关闭，阻止了介质流出，可通过阀门的调节机构，调整80-100℃中任意给定角度。
【CS44H液体膨胀式蒸汽疏水阀】主要外形及连接尺寸
|
型号 |
公称通径 |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
|
CS44H/F-16C、25C、40C |
15 |
150 |
195 |
95 |
65 |
45 |
14 |
2 |
4-φ14 |
|
20 |
150 |
205 |
105 |
75 |
55 |
14 |
2 |
4-φ14 |
|
|
25 |
160 |
215 |
115 |
85 |
65 |
14 |
2 |
4-φ14 |
|
|
32 |
200 |
230 |
135 |
100 |
78 |
16 |
2 |
4-φ18 |
|
|
40 |
230 |
250 |
145 |
110 |
85 |
16 |
3 |
4-φ18 |
|
|
50 |
230 |
270 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
