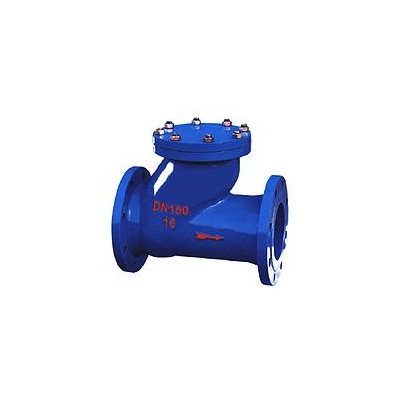

【HQ41X滑道滚球式止回阀】产品简介：
一、【HQ41X滑道滚球式止回阀】产品概述
滑道滚球式止回阀,采用橡胶包皮滚动球为阀瓣,在介质的作用下,可在阀体的整体式滑道上作上下滚动,从而打开或关闭阀门,密封性能好,消声式关闭,不产生水锤.阀体采用全水流通道,流量大,阻力小,水龙头损失比旋启式小50%,水平或垂直安装均可,可用于冷水、热水、工业及生活污水管网，更适合潜水排污泵，介质温度0～80℃。
二、【HQ41X滑道滚球式止回阀】主要技术参数
公称压力：1.0～1.6MPa
公称通经：50～350mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
三、【HQ41X滑道滚球式止回阀】主要零部件材料
|
零件名称
|
阀体
|
球
|
|
材料
|
铸铁、球铁、铸钢
|
钢体外包橡胶 |
四、【HQ41X滑道滚球式止回阀】主要外形连接尺寸 单位：mm
|
DN（mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
180
|
200
|
260
|
300
|
350
|
400
|
500
|
600
|
700
|
800
|
|
H
|
185
|
210
|
245
|
280
|
335
|
400
|
495
|
600
|
715
|
820
|
