www.6238293.com一 对滤油器的要求
液压油中往往含有颗粒状杂质，会造成液压元件相对运动表面的磨损、滑阀卡滞、节流孔口堵塞，使系统工作可靠性大为降低。在系统中安装一定精度的滤油器，是保证液压系统正常工作的必要手段。滤油器的过滤精度是指滤芯能够滤除的最小杂质颗粒的大小，以直径d作为公称尺寸表示，按精度可分为粗滤油器（d＜100 )普通滤油器(d＜10 )，精滤油器（d＜5 )，特精滤油器（d＜1 )。一般对滤油器的基本要求是：
（1）能满足液压系统对过滤精度要求，即能阻挡一定尺寸的杂质进入系统。
（2）滤芯应有足够强度，不会因压力而损坏。
（3）通流能力大，压力损失小。
（4）易于清洗或更换滤芯。
表4.1 各种液压系统的过滤精度要求
系统类别
润滑系统
传动系统
伺服系统
工作压力(MPa)
0~2.5
<14
14~32
>32
£21
精度d(mm)
£100
25~50
£25
£10
£5
二滤油器的类型及特点
按滤芯的材料和结构形式，滤油器可分为网式、线隙式，纸质滤芯式、烧结式滤油器及磁性滤油器等。按滤油器安放的位置不同，还可以分为吸滤器，压滤器和回油滤油器，考虑到泵的自吸性能，吸油滤油器多为粗滤器。
（1）网式滤油器
图4.1所示为网式滤油器，其滤芯以铜网为过滤材料，在周围开有很多孔的塑料或金属筒形骨架上，包着一层或两层铜丝网，其过滤精度取决于铜网层数和网孔的大小。这种滤油器结构简单，通流能力大，清洗方便，但过滤精度低，一般用于液压泵的吸油口。
图4.1网式滤油器
(2)线隙式滤油器
线隙式滤油器如图4.2所示，用钢线或铝线密绕在筒形骨架的外部来组成滤芯，依靠铜丝间的微小间隙滤除混入液体中的杂质。其结构简单，通流能力大，过滤精度比网式滤油器高，但不易清洗，多为回油滤油器。
图4.2 线隙式滤油器
（3）纸质滤油器

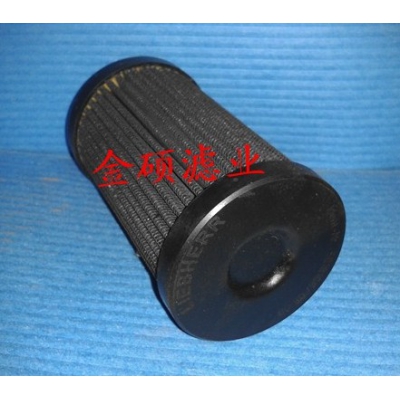

纸质滤油器如图4.3所示，其滤芯为平纹或波纹的酚醛树脂或木浆微孔滤纸制成的纸芯，将纸芯围绕在带孔的镀锡铁做成的骨架上，以增大强度。为增加过滤面积，纸芯一般做成折叠形。其过滤精度较高，一般用于油液的精过滤，但堵塞后无法清洗，须经常更换滤芯。
图4.3纸质滤油器
（4）烧结式滤油器
烧结式滤油器如图4.4所示，其滤芯用金属粉末烧结而成，利用颗粒间的微孔来挡住油液中的杂质通过。其滤芯能承受高压，抗腐蚀性好，过滤精度高，适用于要求精滤的高压、高温液压系统。
图4.4 烧结式滤油器
三 滤油器的安装
(1）泵入口的吸油粗滤器
用来保护泵，使其不致吸入较大的机械杂质，根据泵的要求，可用粗的或普通精度的滤油器，为了不影响泵的吸油性能，防止发生气穴现象，滤油器的过滤能力应为泵流量的两倍以上，压力损失不得超过0.01~0.035MPa。
(2)泵出口油路上的高压滤油器
这种安装主要用来滤除进入液压系统的污染杂质，一般采用过滤精度10~15mm的滤油器。它应能承受油路上的工作压力和冲击压力，其压力降应小于0.35MPa，并应有安全阀或堵塞状态发讯装置，以防泵过载和滤芯损坏。
（3）系统回油路上的低压滤油器
可滤去油液流入油箱以前的污染物，为液压泵提供清洁的油液。因回油路压力很低，可采用滤芯强度
